Prut s náběhem v programech RFEM 6 a RSTAB 9

Otázky a odpovědi pro snadné řešení problému

  • Často kladené dotazy (FAQ)

Chtěl bych namodelovat rámový nosník s náběhem (s nastaveným I-profilem). Za tímto účelem jsem vytvořil prut s průběhem průřezu "Náběh na začátku prutu". Vzniklý průřez se však v renderování zobrazí nesprávně. V čem je problém?

Odpověď

Pokud jsou na prutu s náběhem na začátku a na konci různé typy průřezů, které nemají stejný počet napěťových bodů, program RSTAB/RFEM nakreslí první polovinu s jedním průřezem a druhou polovinu s druhým průřezem.

Kromě toho je nutné, aby napěťové body se stejnými čísly ležely proti sobě.

Průřezy definované v RSECTION 1 nelze obecně použít pro vytváření náběhů.

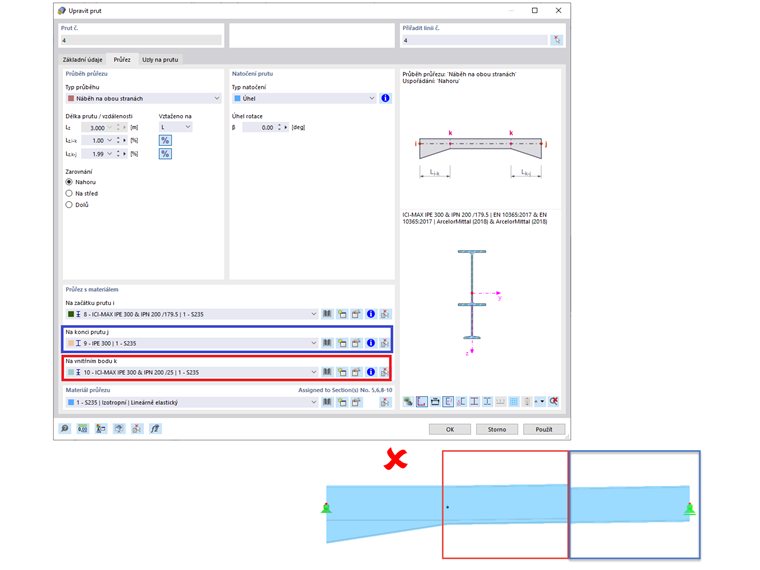

Na obrázku 1 vidíme výsledek spárování průřezů s různým počtem napěťových bodů.

To platí také v případě, že prut má například na začátku náběh. Napěťové body použitých průřezů si musí odpovídat po celé délce prutu.

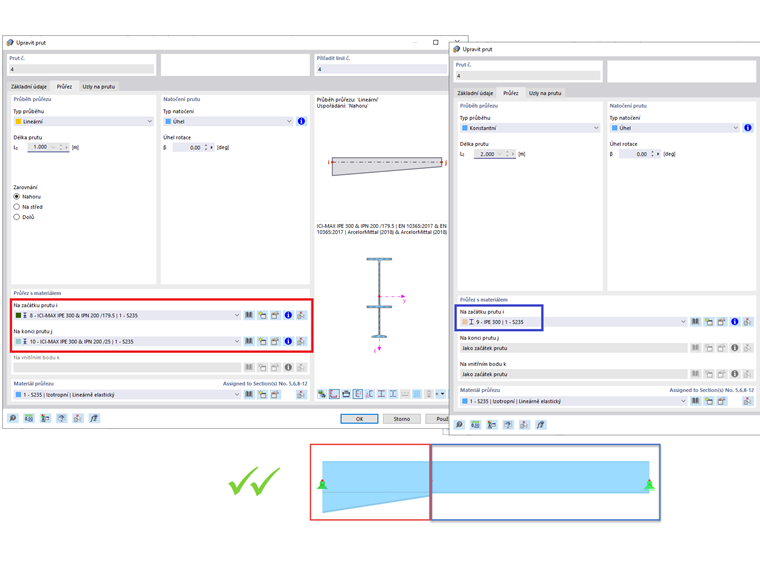

Na obrázku 2 je náběh na prutu zadán správně.

Pokus o generování přechodu průřezu ke zbytku prutu pomocí jiného náběhu vede k nesprávné definici prutu.

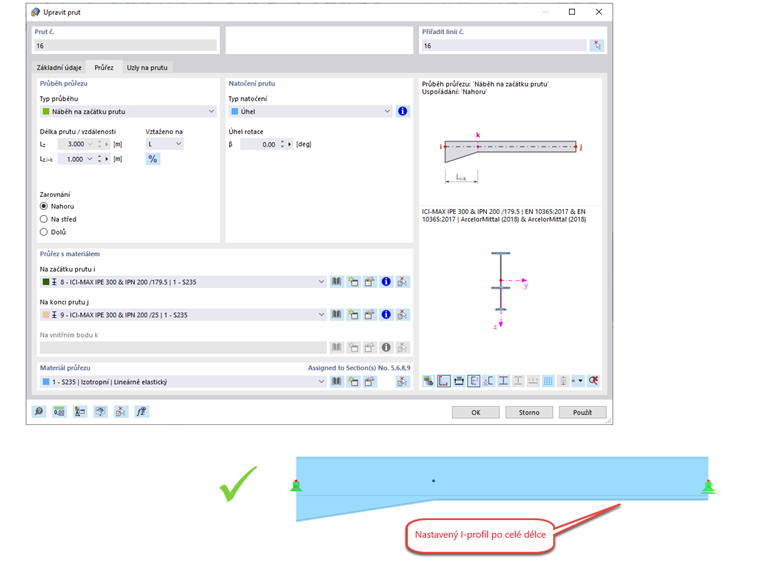

Na obrázku 3 je znázorněna jedna možnost zadání průřezu. V tomto případě však průřez náběhu končí na konci celého prutu.

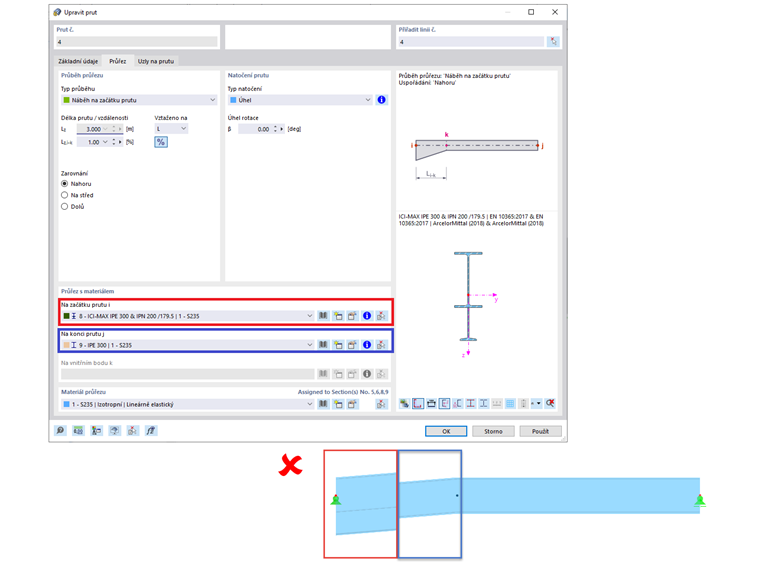

Pokud je bezpodmínečně nutné, aby zbytek prutu měl jiný průřez než náběh na počátku prutu, musí se prut rozdělit. Tímto způsobem můžete zobrazit náběh (při zohlednění uspořádání napěťových bodů) jako prut s „lineárním“ průběhem průřezu a pro zbytek prutu vybrat libovolný jiný průřez. To je znázorněno na obrázku 4.

Poznámka

Nejjednodušší způsob, jak modelovat náběhy, je použít svařované profily nebo parametrické průřezy. Například byste tedy mohl zkopírovat průřez s menší výškou a potom upravit výšku a/nebo šířku u druhého průřezu.

Klíčová slova

Náběh Prut s náběhem Napěťový bod Průběh průřezu Proměnný průřez

Napište komentář...

Napište komentář...

  • Navštíveno 777x
  • Aktualizováno 17. května 2022
