Class 4 Sections According to CSA S16

Can I design members with Class 4 sections according to CSA S16 in the Steel Design add-on?

回复:

从 RFEM 版本 6.10.0009 开始，具有 4 类截面的杆件可以按照 CSA S16（2014 和 2019）进行设计 [1]。 对于腹板和翼缘均归类为 4 类的杆件，设计按照 CSA S136-16 [2] 进行。

图片 1 中提供了一个概述，展示了不同 4 类截面的设计方法。

FAQ 005689 | 我可以在钢结构设计模块中根据 CSA S16 规范设计截面等级为 4 的构件吗？
1 截面Ⅳ类的汇总

图片 2 展示了一个使用有效截面模量计算考虑系数的弯矩承载力 Mr 的示例。

FAQ 005689 | 我可以在钢结构设计模块中根据 CSA S16 设计截面等级为 4 的构件吗？
2 有效截面模数计算

图片 3 展示了一个使用有效屈服应力计算考虑系数的弯矩承载力 Mr 的示例。

FAQ 005689 | 在钢结构设计模块中，能否根据 CSA S16 设计截面为第 4 类的杆件？
3 有效屈服应力计算

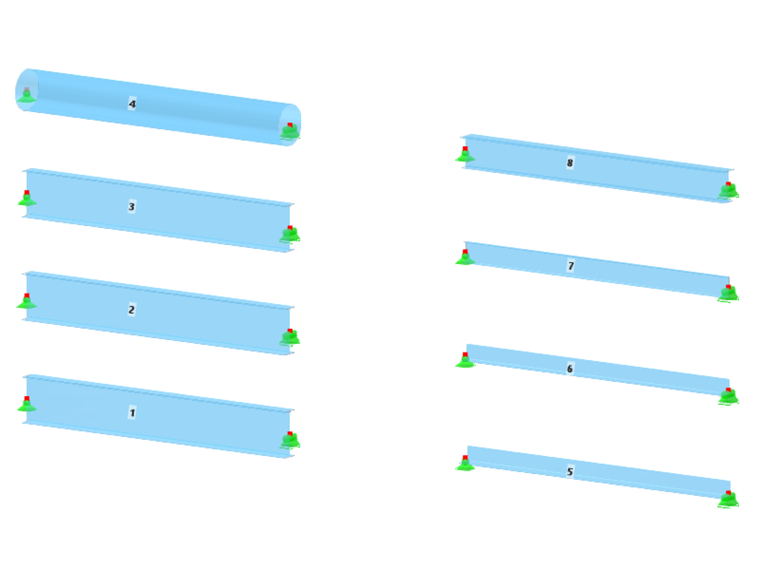

CSA 4 类构件
1x
0x
CSA S16 第 4 类杆件设计
常见问题和解答 (FAQ)
005689 | 我可以在钢结构设计对话框中根据 CSA S16 设计截面等级 4 的杆件吗？
作者

Cisca 负责北美市场的客户培训、技术支持和持续的程序开发。

参考
  1. CSA S16:19，钢结构设计
  2. CSA S136-16 (R2021)。加拿大规范冷弯薄壁型钢结构构件设计规范
;
