Průřezy třídy 4 podle CSA S16

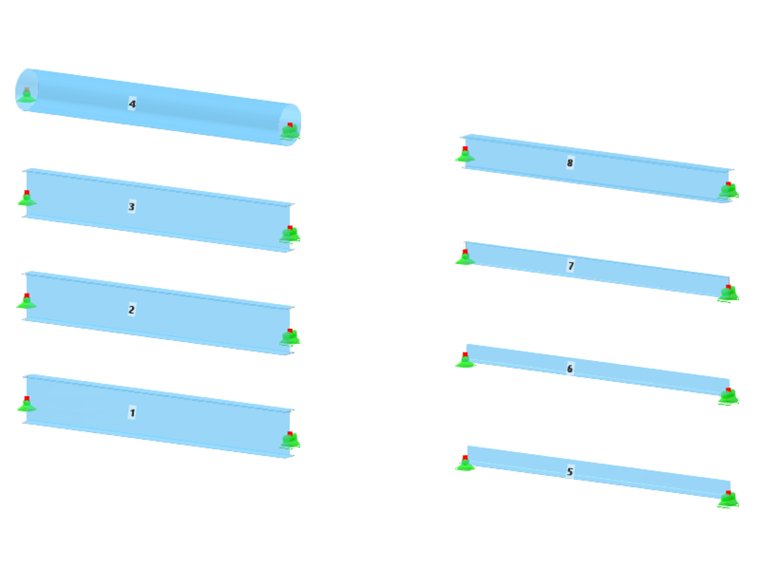

Od verze RFEM 6.10.0009 lze navrhovat pruty s profily třídy 4 podle normy CSA S16 (2014 a 2019) [1].
U prutů, u kterých jsou stojina i pásnice klasifikovány jako třída 4, se návrh provádí v souladu s normou CSA S136-16 [2].

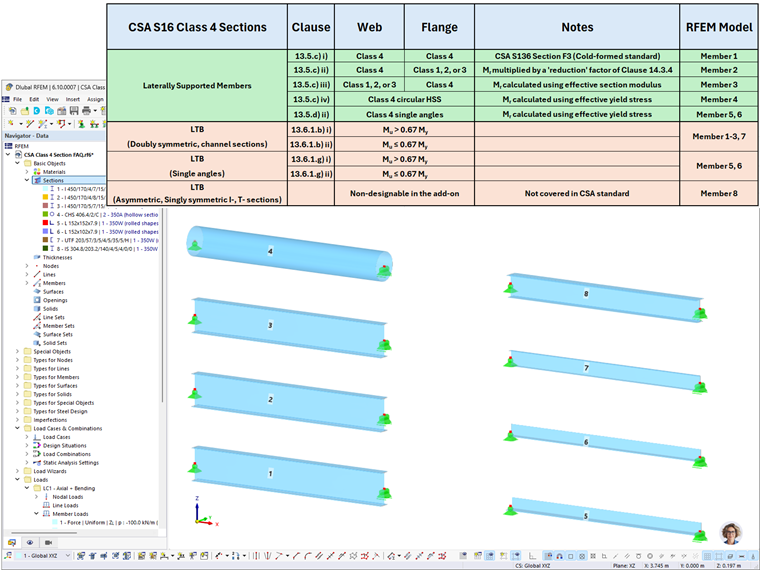

Souhrn ilustrující použití návrhu pro různé průřezy třídy 4 je uveden na obrázku 1.

1 Class 4 Sections Summary

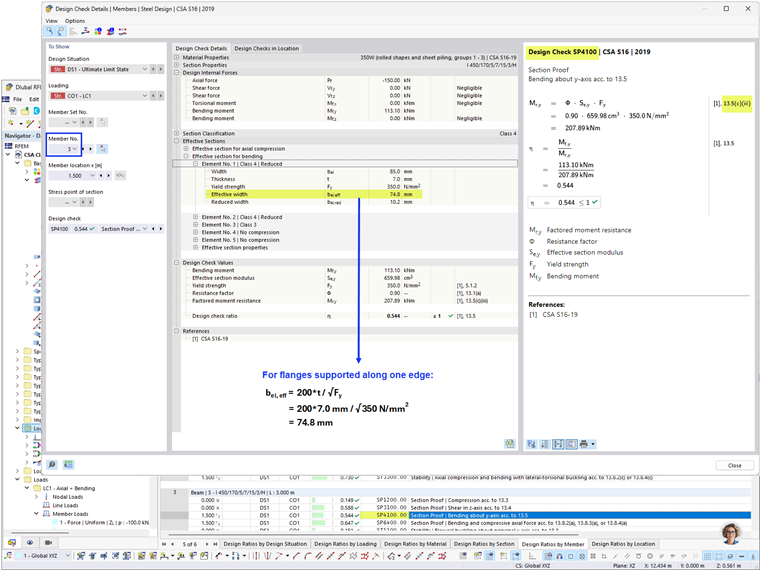

Obrázek 2 představuje příklad výpočtu momentové únosnosti M_r s použitím účinného průřezového modulu.

2 Effective Section Modulus Calculation

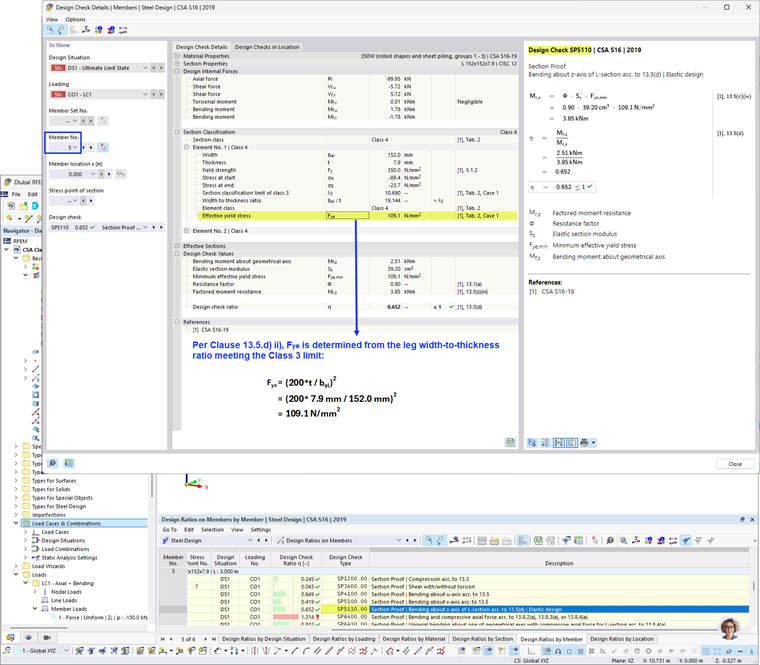

Obrázek 3 ukazuje příklad výpočtu momentové únosnosti s faktorem bezpečnosti, M_r, s použitím efektivního napětí na mezi kluzu.

3 Výpočet účinného napětí v průřezu při dosažení meze kluzu
