线性和二次锥形

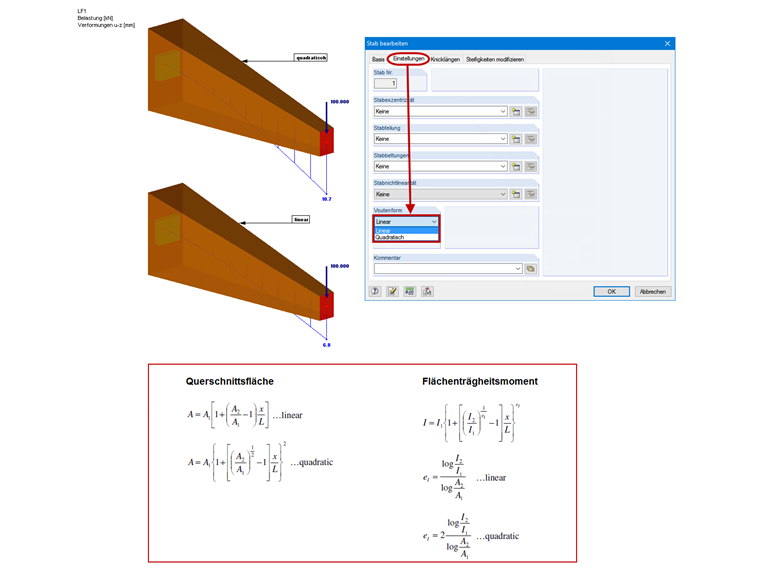

Nach Rechtsklick auf einen Stab und der Wahl von "Stab bearbeiten" findet man im Register "Einstellungen" die Option "Voutenansatz".

在这里可以选择线性和二次应用。 该选项影响截面面积和二次矩的内插,以便计算杆件长度上的刚度,以及变形和内力。

总体上以下说明选择圆锥形状的方法。

  • Verjüngt sich der Querschnitt nur in der Breite oder nur in der Höhe, so ist "Linear" zu wählen.
  • Verjüngt sich der Querschnitt in Breite und Höhe, so ist "Quadratisch" zu wählen, da sonst die Steifigkeit des Stabes überschätzt wird.

两个方向上的截面逐渐变小,截面属性越接近二次截面方法。
