Lineární a kvadratický proměnný průřez

Tipy & triky

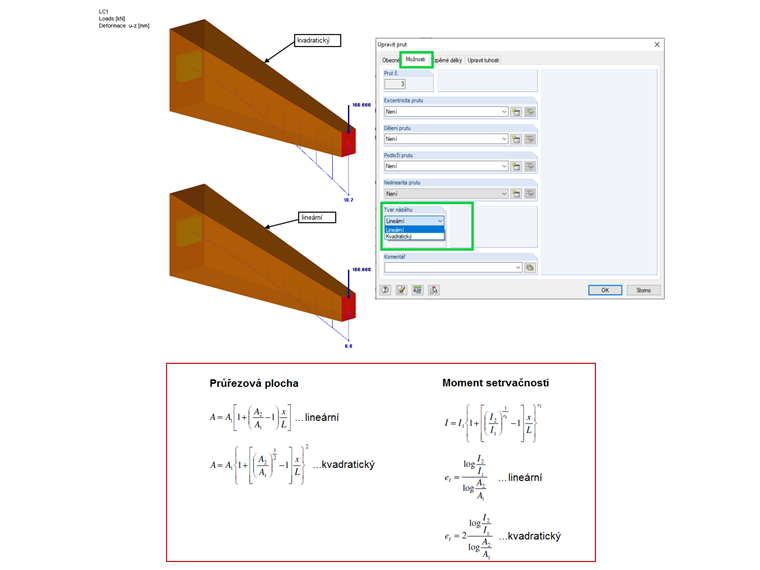

Klepnutím pravým tlačítkem myši na prut se zobrazí kontextové menu. Zvolením možnosti „Upravit prut” se otevře dialogové okno editace prutu, kde zvolíme záložku „Možnosti”. V pravém dolním rohu najdete možnost „Nárůst náběhu”. Vyberte si mezi funkcí lineární nebo kvadratickou. Nastavení ovlivní interpolaci průřezové plochy a moment setrvačnosti plochy pro stanovení tuhostí po délce prutu a tím i deformací a vnitřních sil.

Obecně platí tyto položky při volbě metody výpočtu proměnného průřezu:

  • Pokud má průřez proměnnou pouze šířku nebo pouze výšku, vyberte „Lineární”.
  • Pokud je průřezu redukována šířka i výška, zvolte metodu „Kvadratický”, protože jinak bude tuhost prutu nadhodnocena.

Čím jsou větší změny v rozměrech průřezu v obou směrech, tím je vhodnější se obrátit na kvadratickou metodu.
