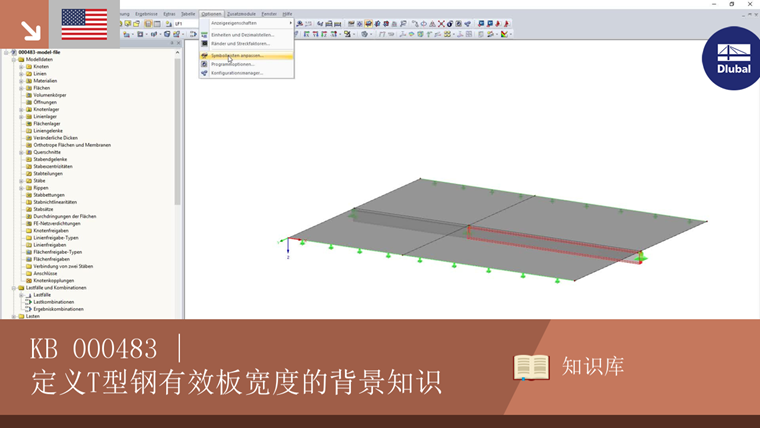

定义T型梁有效板宽的背景知识

当您定义楼板梁的有效楼板宽度时,在RFEM中有以下三个选项可供选择(L =杆件长度):

  • L/6
  • L/8
  • 每侧有效宽度

下面介绍两个预定义系数1/6和1/8的背景。

系数1/6可以从对钢筋混凝土结构的规范按照EN 1992‑1‑1或DIN 1045‑1得出。 每侧的有效宽度beff,i必须按照下列方法计算:

beff,i = 0.2 bi + 0.1 l0≤0.2 l0
→max。 beff,i = 0.2 l0

当量跨度长度l0 (弯矩零点位置的距离)取决于结构体系,

  • 单跨梁的跨度长度L
  • Endfeld eines Durchlauftägers 0,85 L,
  • Mittelfeld eines Durchlaufträgers 0,7 L.

由此得出连续梁最后跨度的最大有效宽度为
Max beff,i = 0.2 l0 = 0.2∙0.85 L =大约L/6。

系数1/8是按照按照欧洲规范EN 1994‑1‑1,5.4.1.2(5)计算组合结构中梁腹板两侧弦杆部分有效宽度bei的规则设计的。 我们在混合结构中的bei如下计算:

bei = l0/8

假设杆件长度L与杆件的跨度长度一致,则L/1将用于单跨组合梁(l0 = L)。


作者

Meierhofer 先生是混凝土结构领域软件开发的负责人,他可以为客户解答钢筋混凝土和预应力混凝土设计方面的各种问题。

链接
参考
  1. DIN EN 1992-1-1:2005 (Eurocode 2): Planung von Stahlbeton- und Spannbetontragwerken – Teil 1-1: Allgemeine Bemessungsregeln und Regeln für den Hochbau. Beuth Verlag GmbH, Berlin, 2010.
  2. DIN 1045-1: Tragwerke aus Beton, Stahlbeton und Spannbeton Teil 1-1: Bemessung und Konstruktion, Kommentierte Kurzfassung. Beuth Verlag GmbH, Berlin, edition = 2. 2005.
