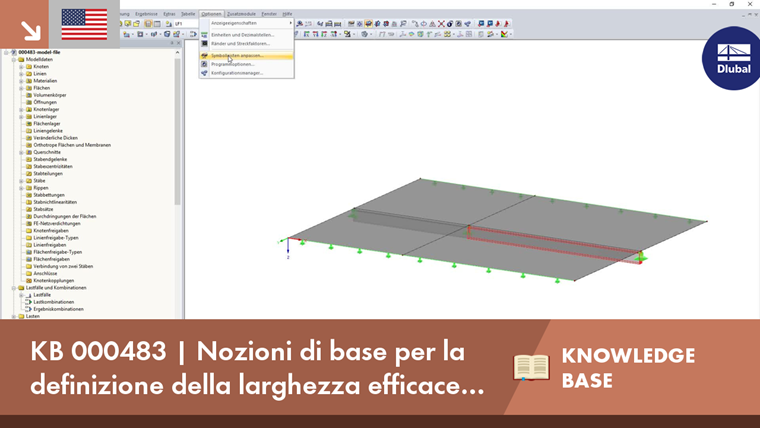

Conoscenze di base per la definizione della larghezza effettiva della lastra utilizzata per travi a T

Quando si definisce la larghezza efficace della soletta delle travi del solaio, le seguenti tre opzioni sono disponibili per la selezione in RFEM (L = lunghezza dell'asta):

  • L/6
  • L/8
  • larghezza efficace per lato

Quanto segue spiega lo sfondo per i due fattori predefiniti, 1/6 e 1/8.

Il coefficiente 1/6 può essere derivato dalla norma per le strutture in cemento armato secondo EN 1992-1-1 o DIN 1045-1. La larghezza efficace beff,i per ciascun lato deve essere determinata come segue:

beff, i = 0,2 bio + 0,1 l0 ≤ 0,2 l0
-> max. beff, i = 0,2 l0

La lunghezza della campata equivalente l0 (distanza dei punti zero dei momenti) dipende dal sistema strutturale ed è

  • la lunghezza della campata L per una trave a campata singola
  • 0,85 L per una campata finale di una trave continua,
  • 0,7 L per una campata centrale di una trave continua.

Ciò risulta in una larghezza efficace massima per una campata finale di una trave continua con
Max beff, i = 0.2 l0 = 0.2 ∙ 0.85 L = approssimativamente L/6.

Il coefficiente 1/8 si basa sulle regole per determinare la larghezza efficace bei delle parti della corda su entrambi i lati dell'anima della trave nella costruzione composta secondo EN 1994-1, sezione 5.4.1.2 (5). Calcoliamo bei nella costruzione composta come segue:

bei = l0/8

A condizione che la lunghezza dell'asta L corrisponda alla lunghezza della campata dell'asta, L/8 deve essere utilizzato per le travi composte a una campata (l0 = L).


Autore

Il signor Meierhofer è il leader nello sviluppo di programmi per strutture in calcestruzzo ed è disponibile per il team di assistenza clienti in caso di domande relative alla progettazione di calcestruzzo armato e precompresso.

Link
Bibliografia
  1. DIN EN 1992-1-1:2005 (Eurocode 2): Planung von Stahlbeton- und Spannbetontragwerken – Teil 1-1: Allgemeine Bemessungsregeln und Regeln für den Hochbau. Beuth Verlag GmbH, Berlin, 2010.
  2. DIN 1045-1: Tragwerke aus Beton, Stahlbeton und Spannbeton Teil 1-1: Bemessung und Konstruktion, Kommentierte Kurzfassung. Beuth Verlag GmbH, Berlin, edition = 2. 2005.
