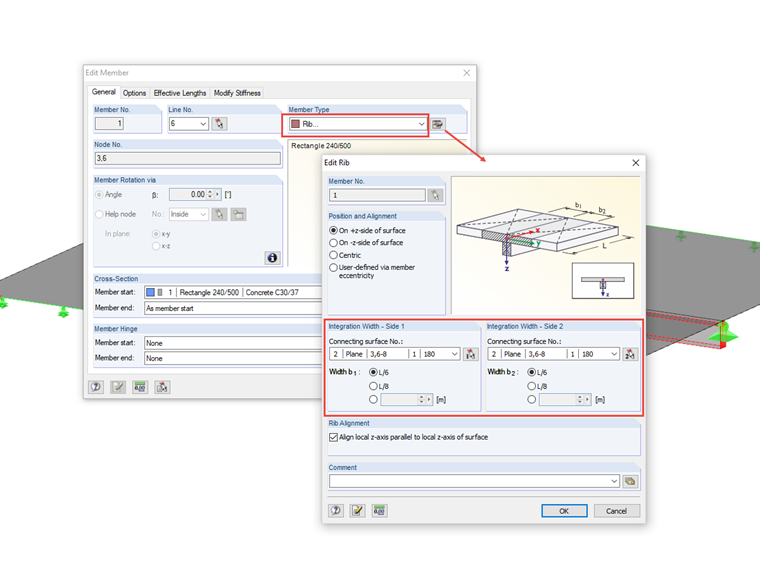

Lorsque vous définissez la largeur efficace de dalle des poutres de plancher, les trois options suivantes peuvent être sélectionnées dans RFEM (L = longueur de barre):
- L/6
- L/8
- Largeur efficace par côté
Ce qui suit explique le contexte des deux facteurs prédéfinis, 1/6 et 1/8.
Le facteur 1/6 peut être dérivé de la réglementation pour les structures en béton armé selon l'EN 1992-1-1 ou la DIN 1045-1. La largeur efficace beff, i de chaque côté doit être déterminée comme suit:
beff, i = 0,2 bi + 0,1 l0 ≤ 0,2 l0
→ max. beff, i = 0,2 l0
La longueur de travée équivalente l0 (distance des points nuls des moments) dépend du système structural et est
- la longueur de travée L pour une poutre à travée simple
- 0,85 L pour la travée finale d'une poutre continue
- 0,7 L pour une travée centrale d'une poutre continue.
Il en résulte une largeur efficace maximale pour une travée finale d'une poutre continue avec
Max beff, i = 0,2 l0 = 0,2 ∙ 0,85 L = environ L/6.
Le facteur 1/8 est basé sur les règles de détermination de la largeur efficace bei des membrures des deux côtés de l'âme de la poutre dans une construction mixte selon la section 5.4.1.2 (5) de l'EN 1994-1. On calcule bei dans une construction composite comme suit:
bei = l0/8
Si la longueur de barre L correspond à la longueur de travée de la barre, L/8 doit être utilisé pour les poutres mixtes à une travée (l0 = L).
