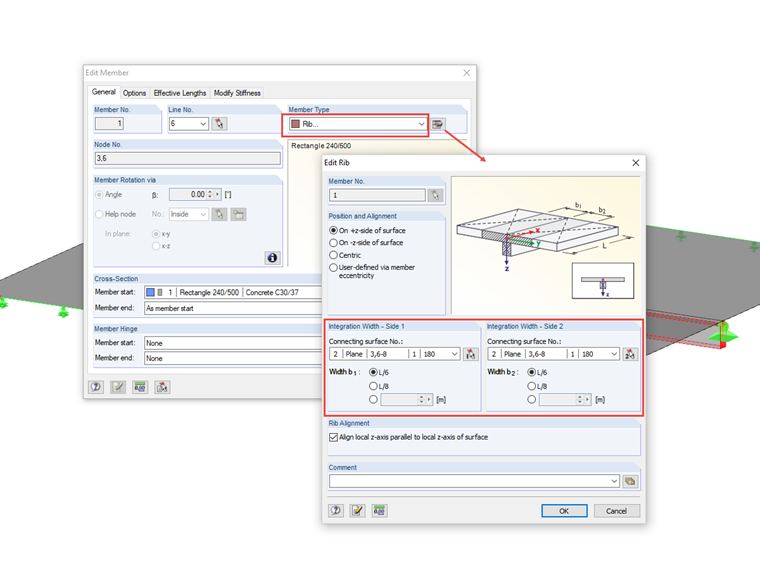

Cuando define el ancho eficaz de la losa de las vigas de forjado, las siguientes tres opciones están disponibles para su selección en RFEM (L = longitud de la barra):
- L/6
- L/8
- Ancho eficaz por lado
A continuación se explican los antecedentes de los dos factores predefinidos, 1/6 y 1/8.
El factor 1/6 se puede derivar de la normativa para estructuras de hormigón armado según EN 1992-1-1 o DIN 1045-1. La anchura eficaz beff, i para cada lado se debe determinar como sigue:
beff, i = 0,2 bi + 0,1 l0 ≤ 0,2 l0
→ máx. beff, i = 0,2 l0
La longitud del vano equivalente l0 (distancia de puntos cero de momentos) depende del sistema estructural y es
- la longitud del vano L para una viga de un solo vano
- 0,85 L para un vano final de una viga continua,
- 0,7 L para un vano medio de una viga continua.
Esto da como resultado un ancho eficaz máximo para un vano final de una viga continua con
Beff, i = 0,2 l0 = 0,2 ∙ 0,85 L = aproximadamente L/6.
El factor 1/8 se basa en las reglas para determinar el ancho eficaz bei de las partes del cordón en ambos lados del alma de la viga en la construcción mixta según EN 1994-1-1, sección 5.4.1.2 (5). Calculamos bei en una construcción mixta de la siguiente manera:
bei = l0/8
Siempre que la longitud de la barra L se corresponda con la longitud del vano de la barra, se debe utilizar L/8 para vigas mixtas de un vano (l0 = L).
