正屈服极限纵向钢筋尺寸设计1

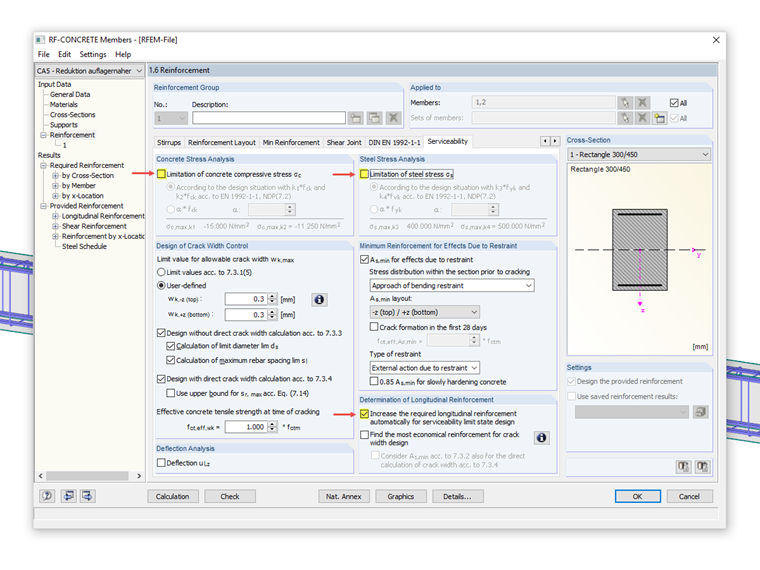

In RF-BETON Stäbe und BETON steht die Option zur "Auslegung der Längsbewehrung für den Grenzzustand der Gebrauchstauglichkeit" zur Verfügung. Dabei können die Auslegungskriterien für die Berechnung der Längsbewehrung ausgewählt werden.

按照EN 1992-1-1进行的SLS设计检查包括:

  • 混凝土极限应力σc按照7.2(1)进行定义
  • 钢筋极限σs按照7.2(4)
  • 根据7.3.2(2)的最小最小配筋minss
  • 极限直径lim ds按照表格7.2
  • 钢筋最大最大间距lim sl按照表格7.3
  • 裂缝宽度wk的极限按照7.3.1(5)和7.3.4限制
  • 挠度极限u按照7.4的规定

为了满足上述关于应力极限,最小钢筋和裂缝宽度的检查,您可以从极限状态选择需要的纵向钢筋的增量。 然而,不是所有的设计都可以总是必须的。 例如,您可以免除混凝土和钢结构应力的设计:

  • die Schnittgrößen nach der Elastizitätstheorie ermittelt wurden und im GZT-Nachweis nicht mehr als 15 % umgelagert sowie
  • 遵守欧洲规范2第9章的规定。

通过取消激活“正常使用极限状态”选项卡中的单个设计检查(例如应力分析),在钢筋设计中不会将它们考虑在内,但不会满足正常使用极限状态的设计。

第2部分的第2部分描述了“为裂缝宽度的设计寻找最经济的钢筋”的功能。


作者

Meierhofer 先生是混凝土结构领域软件开发的负责人,他可以为客户解答钢筋混凝土和预应力混凝土设计方面的各种问题。

链接
参考
  1. EN 1992-1-1 混凝土结构设计 - 第1-1部分: 一般规范和建筑规范. Beuth Publishing house GmbH


;
