Cálculo de la armadura longitudinal para el cálculo del estado límite de servicio 1

Las comprobaciones de cálculo del SLS que se deben realizar según EN 1992-1-1 incluyen, por ejemplo:

  • Limitación de la tensión de compresión en el hormigón σc según 7.2 (1)
  • Limitación de la tensión de tracción en la armadura σs según 7.2 (4)
  • Armadura mínima As,min según 7.3.2 (2)
  • Diámetro máximo de barras lim ds según la tabla 7.2
  • Separación máxima de barras lim sl según la tabla 7.3
  • Limitación de las aberturas de fisura wk según 7.3.1(5) y 7.3.4
  • Limitación de la flecha u según 7.4

Para cumplir con las comprobaciones de cálculo mencionadas anteriormente para la limitación de tensiones, la armadura mínima y el ancho de fisura, puede seleccionar el aumento de la armadura longitudinal necesaria desde el estado límite último. Sin embargo, no siempre se deben cumplir todos los cálculos. Por lo que se puede, por ejemplo, realizar el cálculo de las tensiones del hormigón y del acero si:

  • die Schnittgrößen nach der Elastizitätstheorie ermittelt wurden und im GZT-Nachweis nicht mehr als 15 % umgelagert sowie
  • Se han respetado las reglas del capítulo 9 del Eurocódigo 2.

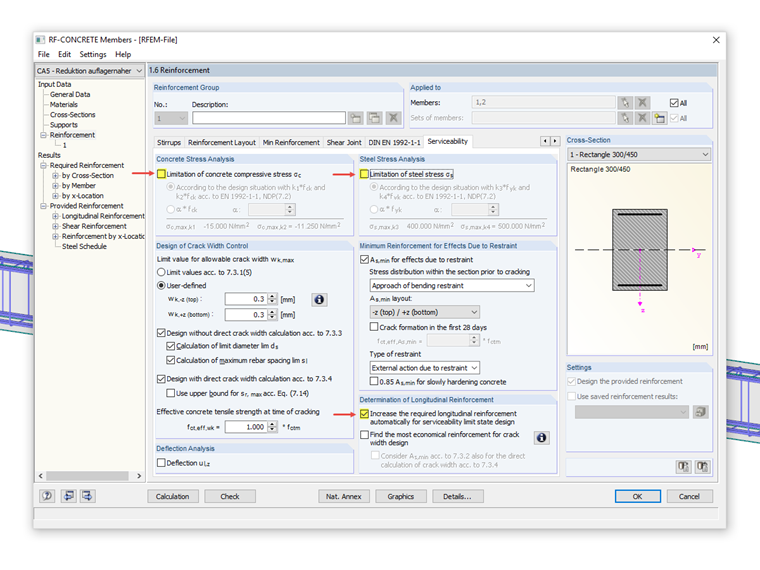

Al desactivar las comprobaciones de cálculo individuales (por ejemplo, los análisis de tensiones) en la pestaña "Estado límite de servicio", no se tienen en cuenta en el cálculo de la armadura para cumplir el cálculo del estado límite de servicio.

La parte 2 describe la función "Encuentre la armadura más económica para el cálculo del ancho de fisura".


Autor

El Sr. Meierhofer es el líder de desarrollo de programas para estructuras de hormigón y está disponible para el equipo de soporte al cliente en caso de preguntas relacionadas con el cálculo de hormigón armado y pretensado.

Enlaces
Referencias
  1. EN 1992-1-1: Bemessung und Konstruktion von Stahlbeton- und Spannbetontragwerken – Teil 1-1: Allgemeine Bemessungsregeln und Regeln für den Hochbau. Beuth Verlag GmbH, Berlin, 2004
