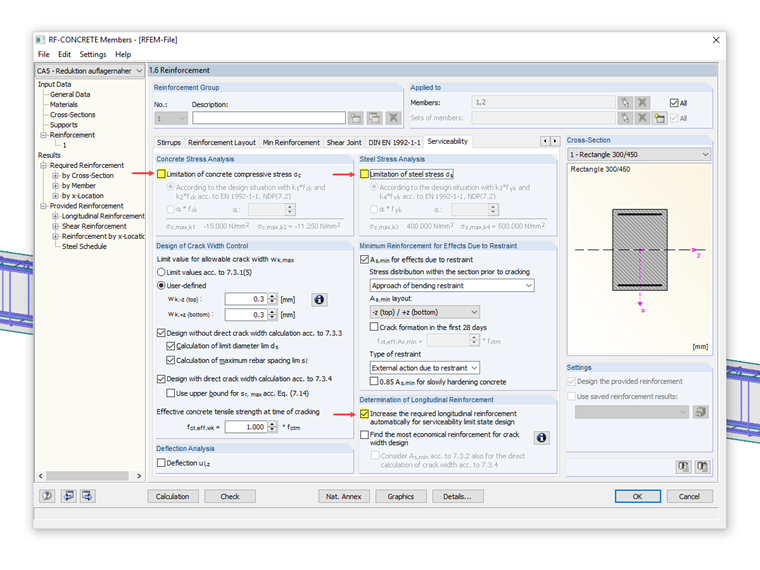

Wymiarowanie zbrojenia podłużnego pod kątem obliczeń wytrzymałościowych użytkowalności 1

Wymiarowanie betonu zbrojonego na wypadek pożaru przeprowadza się zgodnie z metodą uproszczoną opartą na normie EN 1992-1-2, rozdz. 4.2. Dabei wird die im Anhang B.2 beschriebene "Zonenmethode" benutzt: Der Querschnitt wird in eine Anzahl paralleler Zonen gleicher Dicke unterteilt und deren temperaturabhängige Druckfestigkeit ermittelt. Die reduzierte Tragfähigkeit bei Brandeinwirkung wird so durch einen verkleinerten Bauteilquerschnitt mit abgeminderten Festigkeiten abgebildet.

Beim Einsatz von langsam erhärtendem Beton (in der Regel bei dicken Bauteilen) darf die errechnete Mindestbewehrung zur Aufnahmen von Zwangsbeanspruchungen nach EN 1992-1-1, 7.3.2 mit dem Faktor 0,85 abgemindert werden. Bedingung hierfür ist aber, dass der Kennwert für die Festigkeitsentwicklung r = f_cm2 / f_cm28 nicht größer als 0,3 ist. Zusätzlich sind die Rahmenbedingungen der Anwendungsvoraussetzung für diese Bewehrungsverminderung in den Ausführungsunterlagen explizit festzulegen.

W przypadku obciążenia równomiernie rozłożonego zgodnie z EN 1992-1-1 (Eurokod 2) przekrój obliczeniowy dla zbrojenia na ścinanie może być umieszczony w odległości d od przedniej krawędzi podpory. Z tego powodu siła tnąca jest zredukowana do wartości V_Ed,red. Jednak do analizy maksymalnej obliczeniowej nośności na ścinanie V_Rd,max przykładana jest całkowita siła tnąca.

Masz indywidualne przekroje słupów lub ścianki ustawione pod kątem, a potrzebujesz obliczeń na przebicie?

Nie ma problemu. W programie RFEM 6 można przeprowadzać obliczenia na przebicie nie tylko dla przekrojów prostokątnych i okrągłych, ale także dla dowolnego kształtu przekroju.

Rozszerzenie Projektowanie konstrukcji betonowych umożliwia przeprowadzenie uproszczonych obliczeń odporności ogniowej według EN 1992-1-2 dla słupów (Przekrój 5.3.2) i belek (Sekcja 5.6).

W przypadku uproszczonych obliczeń odporności ogniowej dostępne są następujące metody weryfikacji:

• Słupy: Minimalne wymiary przekroju prostokątnego i okrągłego wg tabeli 5.2a oraz równania 5.7 do obliczania czasu ekspozycji pożarowej
• Belki: Minimalne wymiary i odległości między środkami zgodnie z Tabelą 5.5 i Tabelą 5.6

Siły wewnętrzne do obliczeń odporności ogniowej można wyznaczyć przy użyciu dwóch metod.

• 1: W tym przypadku siły wewnętrzne z wyjątkowej sytuacji obliczeniowej są bezpośrednio uwzględniane w obliczeniach.
• 2: Siły wewnętrzne z obliczeń w temperaturze normalnej są redukowane za pomocą współczynnika Eta,fi (ηfi) i są następnie wykorzystywane do obliczeń odporności ogniowej.

Ponadto istnieje możliwość modyfikacji rozstawu osi zgodnie z równ. 5.5.

Rozszerzenie Projektowanie konstrukcji betonowych umożliwia wymiarowanie prętów i powierzchni ze względu na zmęczenie zgodnie z EN 1992-1-1, rozdział 6.8.

W przypadku obliczeń zmęczenia można opcjonalnie wybrać dwie metody lub poziomy obliczeniowe w konfiguracjach obliczeniowych:

• Poziom obliczeniowy 1: Obliczenia uproszczone wg. do 6.8.6 i 6.8.7(2) Kryterium uproszczone jest stosowane dla częstych kombinacji oddziaływań zgodnie z EN 1992-1-1, rozdział 6.8.6 (2) oraz EN 1990, równ. (6.15b) wraz z obciążeniami od ruchu drogowego w stanie użytkowalności. Dla stali zbrojeniowej sprawdzany jest maksymalny zakres naprężeń zgodnie z 6.8.6. Naprężenie ściskające w betonie jest określane za pomocą górnego i dolnego dopuszczalnego naprężenia zgodnie z 6.8.7(2).
• Poziom analizy 2: Obliczanie równoważnego naprężenia niszczącego zgodnie z 6.8.5 i 6.8.7(1) (uproszczone obliczenia na zmęczenie): Obliczenia z wykorzystaniem zakresów równoważnych naprężeń niszczących są przeprowadzane dla kombinacji zmęczeniowych, zgodnie z EN 1992-1-1, rozdział 6.8.3, równ. (6.69) o specyficznie zdefiniowanym oddziaływaniu cyklicznym Qfat .
