随后编辑建议的加固

提示和技巧

如果在窗口1.6“钢筋”中选择了“设计提供的钢筋”选项,则RF-CONCRETE用于RSTAB的RFEM或CONCRETE成员建议自动创建钢筋。

该模块使用Window 1.6中的规范确定建议的钢筋。目标是在考虑参数(提供钢筋直径,可能的钢筋层数量,缩减量,锚固类型)的情况下找到所需的钢筋,并尽可能减少所需的钢筋或钢筋横截面积。

计算后,提供的钢筋将显示在结果窗口3.1至3.3中。

如前所述,“提供的加固”模块窗口中显示的钢筋只是您可以接受或修改的建议。

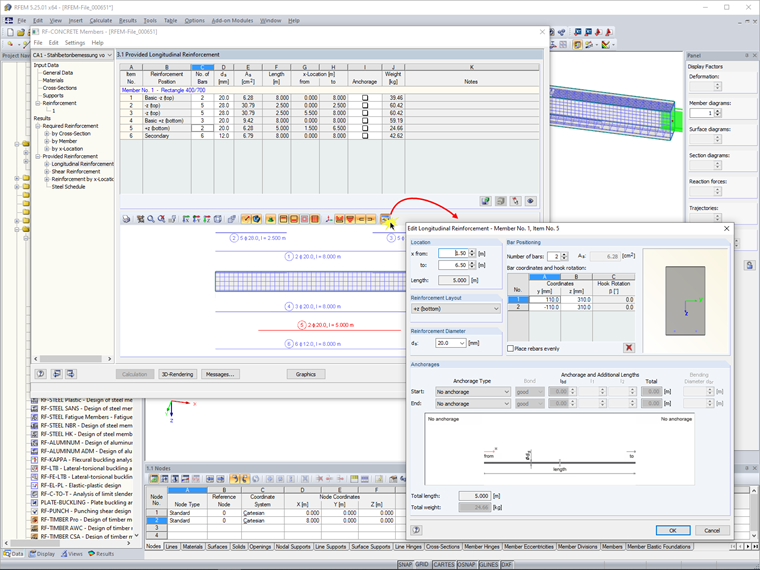

该模块提供了一个非常简单的选项,可以在计算后调整建议的钢筋。要打开调整初步布置钢筋的对话框,请单击钢筋图形显示中的相应按钮,打开“编辑纵向钢筋”对话框。在此对话框中,您可以控制并在必要时修改位置,钢筋定位,钢筋直径和锚固的规格。

如该实施例所示,所提出的钢筋改变为二级钢筋(第6项)放置在矩形横截面的侧面。

关闭对话框并单击并输入模块的导航器后,系统会要求您接受加固处的更改并执行重新计算。调整后的钢筋仅在重新计算后显示在图形中。
