Il modulo determina l'armatura proposta con le specifiche nella finestra 1.6. L'obiettivo è quello di trovare l'armatura richiesta in considerazione dei parametri (diametro dell'armatura fornito, numero possibile di strati dell'armatura, riduzione, tipo di ancoraggio) con la quantità minima possibile di armature o sezioni trasversali dell'armatura.
Dopo il calcolo, l'armatura fornita viene mostrata nelle finestre dei risultati da 3.1 a 3.3.
Come già accennato, l'armatura mostrata nella finestra del modulo 'Armatura fornita' è solo una proposta che si può accettare o modificare.

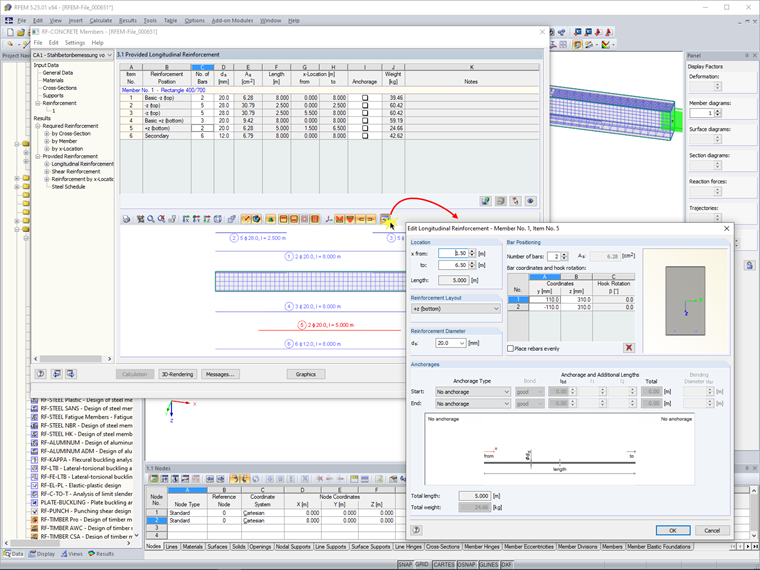

Il modulo offre un'opzione molto semplice per adattare l'armatura proposta dopo il calcolo. Per aprire la finestra di dialogo per la regolazione dell'armatura disposta in modo preliminare, fare clic sul pulsante corrispondente nella visualizzazione grafica dell'armatura, aprendo così la finestra di dialogo "Modifica armatura longitudinale". In questa finestra di dialogo, è possibile controllare e, se necessario, modificare le specifiche per la posizione, il posizionamento della barra, il diametro dell'armatura e l'ancoraggio.
Dopo aver chiuso la finestra di dialogo e aver fatto clic su una voce nel navigatore del modulo, viene chiesto di accettare le modifiche all'armatura ed eseguire un ricalcolo. L'armatura adattata è mostrata nel grafico solo dopo questo ricalcolo.
