Dodatečné úpravy návrhu výztuže

Odborný článek z oblasti statiky za použití softwaru Dlubal

  • Databáze znalostí

Tipy & triky

V přídavném modulu RF-CONCRETE Members pro RFEM nebo CONCRETE pro RSTAB se uživateli automaticky vytvoří návrh výztuže, pokud v okně 1.6 Výztuž aktivuje možnost „Provést návrh výztuže”.

Modul vytvoří návrh výztuže podle zadání, která jsou učiněna v okně 1.6. Přitom ověřuje, zda je nutná výztuž při zachování parametrů (zadaný průměr, možný počet výztuží na vrstvu výztuže, odstupňování, typ ukotvení) pokryta s co možná nejmenšími možnými nároky na výztuže resp. jejich průřezy.

Po výpočtu je navržená výztuž zobrazena ve výsledkových tabulkách 3.1 až 3.3.

Výztuž zobrazená v okně „Navržená výztuž” představuje jen jeden návrh, který nemusí být nutně uživatelem použit.

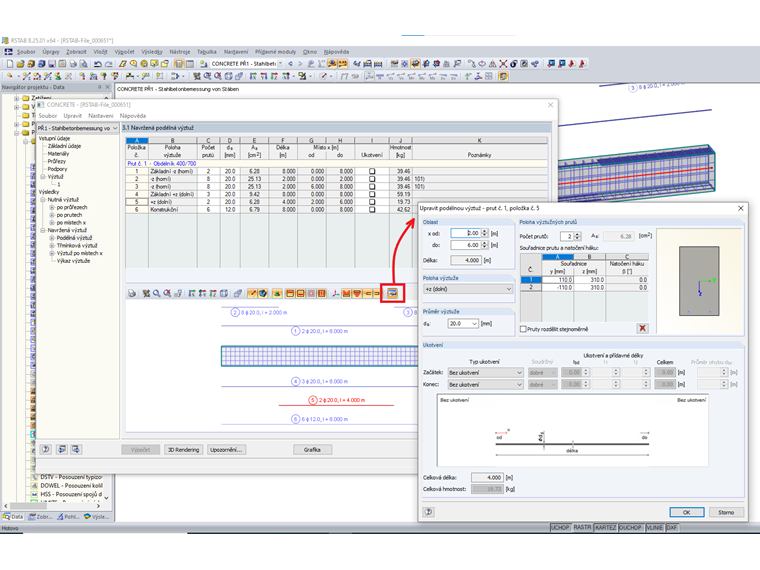

Modul zde nabízí velmi jednoduchou možnost navrženou výztuž po výpočtu upravit. Abychom otevřeli dialog pro úpravu navržené výztuže, musíme kliknout na příslušné tlačítko v grafickém zobrazení výztuže. V tomto dialogu lze zadání oblasti, polohy výztužných prutů, průměru výztuže a ukotvení kotrolovat a eventuálně měnit.

Po zavření dialogu a kliknutí v navigátoru modulu bude uživateli doporučeno změny výztuže pomocí nového výpočtu realizovat. Teprve po novém výpočtu bude v grafice zobrazena upravená výztuž.

Autor

Dipl.-Ing. (FH) Paul Kieloch

Dipl.-Ing. (FH) Paul Kieloch

Vývoj produktů a péče o zákazníky

Ing. Kieloch zodpovídá v rámci zákaznické podpory dotazy uživatelů a zabývá se vývojem přídavných modulů pro betonové konstrukce.
