Modification d'une armature proposée à posteriori

Article technique sur le calcul de structure et l'utilisation des produits Dlubal

  • Base de connaissance

Article technique

Les modules additionnels RF-CONCRETE Members pour RFEM ou CONCRETE pour RSTAB propose à l'utilisateur une armature générée automatiquement si l'option « Vérifier les armatures prévues » est sélectionnée dans la fenêtre de travail « 1.6 Armatures ».

Le module détermine l'armature proposée avec les spécifications dans la fenêtre 1.6. L'objectif est d'identifier l'armature requise en tenant compte des paramètres (diamètre des barres d'armature prévues, nombre possible de couches d'armatures, type d'épure d'arrêt, type d'ancrage) nécessitant le moins de barres ou de sections d'armature possible.

Une fois le calcul achevé, l'armature prévue est affichée dans les fenêtres de résultats 3.1 à 3.3.

Comme mentionné précédemment, l'armature affichée dans la fenêtre du module « Armatures prévues » n'est qu'une suggestion que vous pouvez accepter ou modifier.

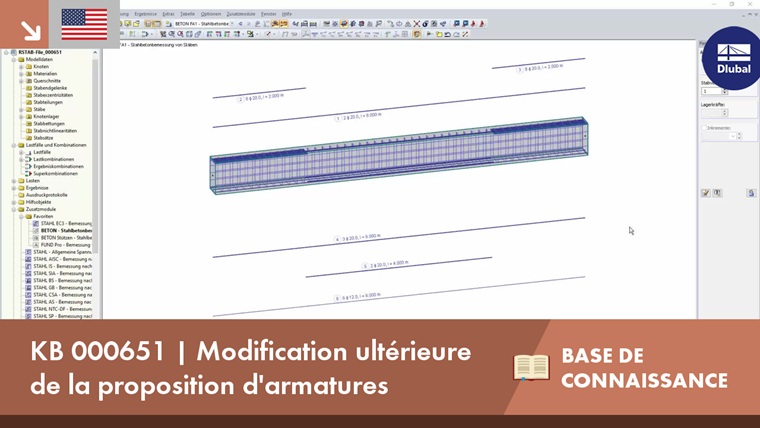

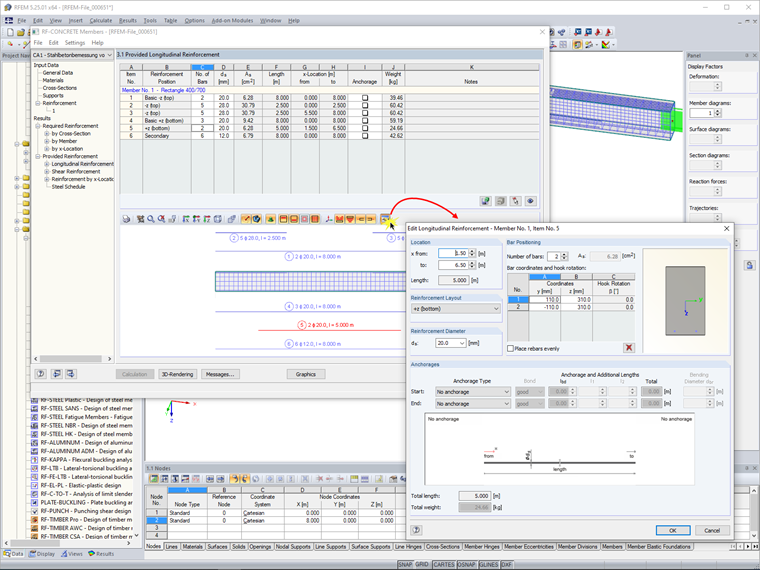

Le module offre une option très simple pour ajuster l'armature proposée suite au calcul. Afin d'ouvrir la boîte de dialogue pour le réglage de l'armature mise en place, cliquez sur l'icône correspondant dans l'affichage graphique de l'armature, pour ouvrir la boîte de dialogue « Modifier les armatures longitudinales ». Dans cette boîte de dialogue, vous avez la possibilité de contrôler et, si nécessaire, modifier les spécifications liées à l'emplacement et au positionnement de barre tout comme le diamètre de barre d'armature et d'ancrage.

Après avoir fermé la boîte de dialogue et cliqué pour insérer une entrée dans le navigateur du module, vous êtes invité à accepter les modifications apportées à l'armature et à effectuer un nouveau calcul. L'armature ajustée ne sera affichée dans le graphique qu'une fois ce nouveau calcul achevé.

Auteur

Dipl.-Ing. (FH) Paul Kieloch

Dipl.-Ing. (FH) Paul Kieloch

Ingénierie produit et assistance clientèle

En tant que support technique, M. Kieloch répond aux questions des clients de Dlubal Software et est responsable du développement des modules additionnels pour les structures en béton armé.
