Nachträgliche Bearbeitung des Bewehrungsvorschlages

Fachbeitrag zum Thema Statik und Anwendung von Dlubal Software

  • Knowledge Base

Fachbeitrag

In RF-BETON Stäbe für RFEM beziehungsweise BETON für RSTAB wird dem Benutzer automatisch ein Bewehrungsvorschlag erstellt, wenn in der Maske 1.6 Bewehrung die Option "Bewehrungsvorschlag vornehmen" aktiv ist.

Das Modul ermittelt den Bewehrungsvorschlag mit den Vorgaben, die in der Maske 1.6 getätigt wurden. Es wird hierbei versucht, die erforderliche Bewehrung unter Berücksichtigung der Parameter (vorgegebener Stabdurchmesser, mögliche Anzahl an Bewehrungslagen, Staffelung, Verankerungsart) mit einem möglichst geringen Bedarf an Bewehrungsstäben beziehungsweise –querschnitten abzudecken.

Nach der Berechnung wird die vorhandene Bewehrung in den Ergebnistabellen 3.1 bis 3.3 dargestellt.

Die in den Masken "Vorhanden Bewehrung" dargestellte Bewehrung stellt nur einen Vorschlag dar, der nicht zwingend vom Anwender übernommen werden muss.

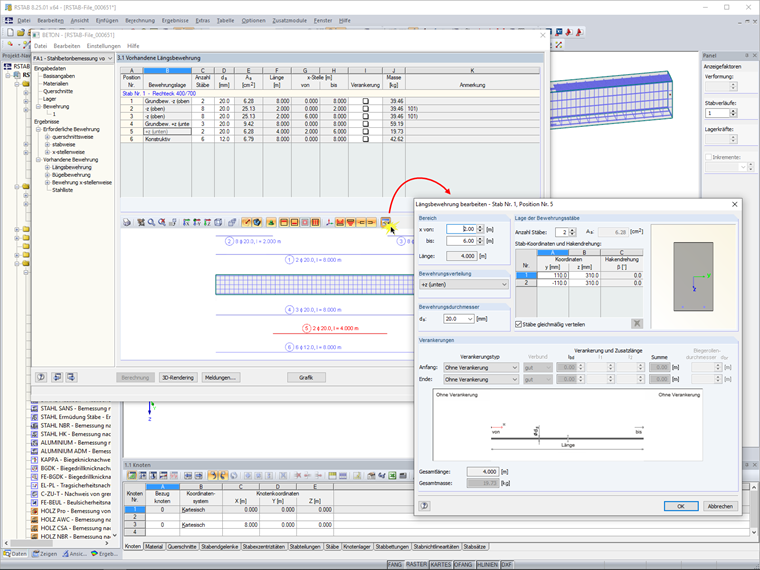

Das Modul bietet hier eine sehr einfache Möglichkeit, die vorgeschlagene Bewehrung nach der Berechnung anzupassen. Um den Dialog für das Anpassen der vorausgelegten Bewehrung zu öffnen, ist die entsprechende Schaltfläche in der grafischen Darstellung der Bewehrung zu betätigen. In diesem Dialog lassen sich die Angaben zu Bereich, Lage der Bewehrungsstäbe, Bewehrungsdurchmesser und Verankerung kontrollieren und gegebenenfalls modifizieren.

Nach dem Schließen des Dialoges und einem Klick in den Navigator des Moduls, wird der Anwender hingewiesen, die Änderungen an der Bewehrung durch eine Neuberechnung zu übernehmen. Erst nach dieser Neuberechnung wird die angepasste Bewehrung in der Grafik der Bewehrung angezeigt.

Autor

Dipl.-Ing. (FH) Paul Kieloch

Dipl.-Ing. (FH) Paul Kieloch

Product Engineering & Customer Support

Herr Kieloch nimmt sich im Kundensupport der Anwenderanfragen an und beschäftigt sich mit der Entwicklung der Module im Bereich Stahlbetonbau.
