要打开设置栅格的对话框,请选择工具→工作平面,栅格/捕捉,对象捕捉,辅助线,或在工具栏中选择相应的按钮。

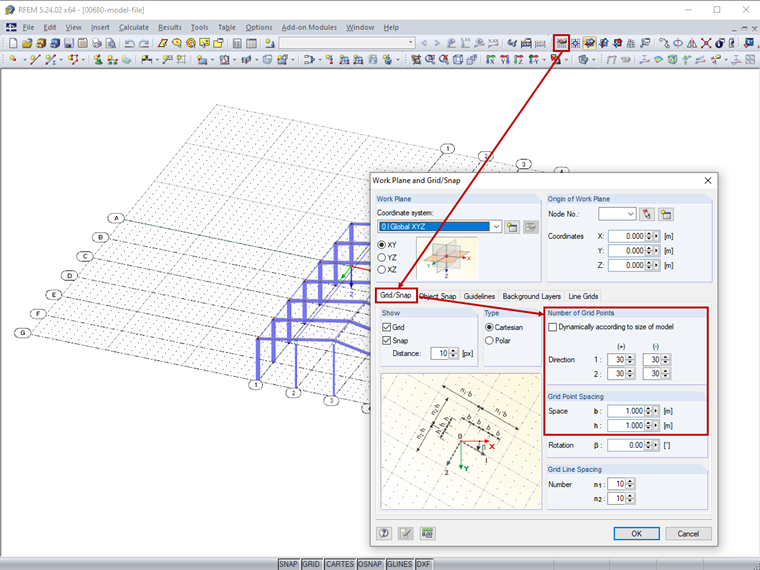

在“工作平面和栅格/捕捉”对话框中可以通过栅格点的数目和间距来定义栅格的大小(图01)。

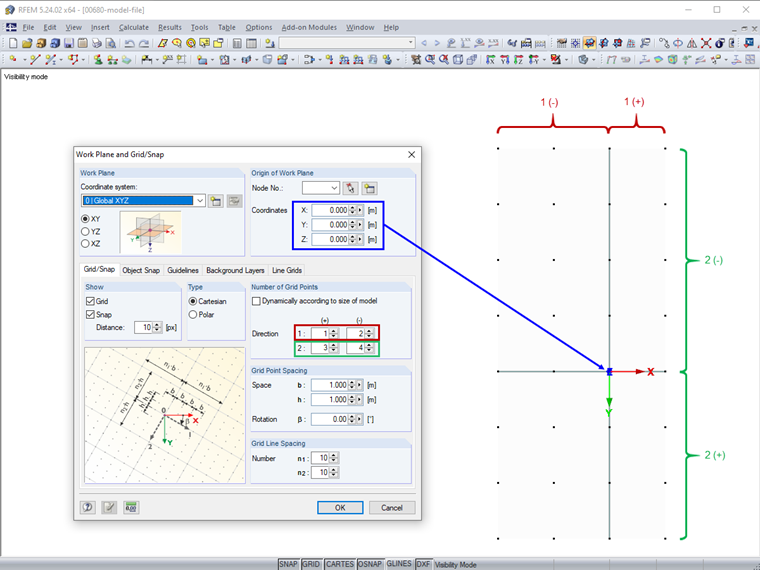

栅格的方向参照了指定的工作平面零点(图02)。

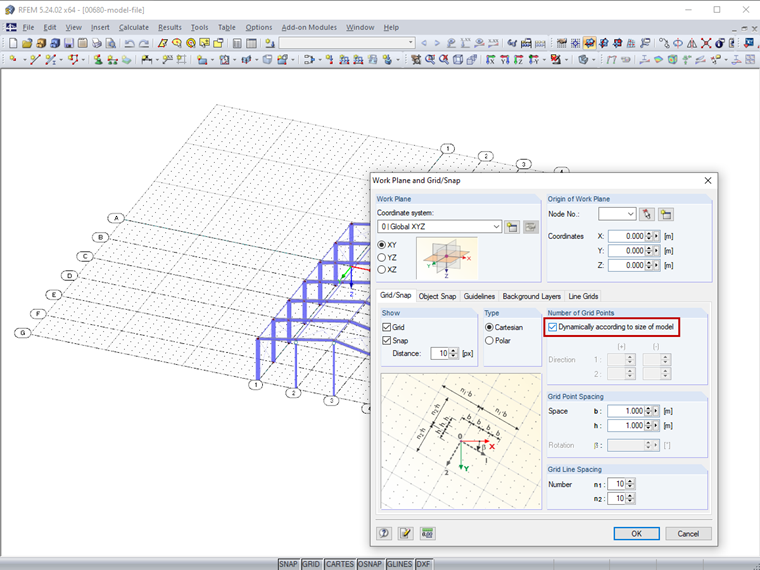

如果激活了“调整模型大小的栅格”选项(图03),栅格将自动按照模型尺寸进行调整。

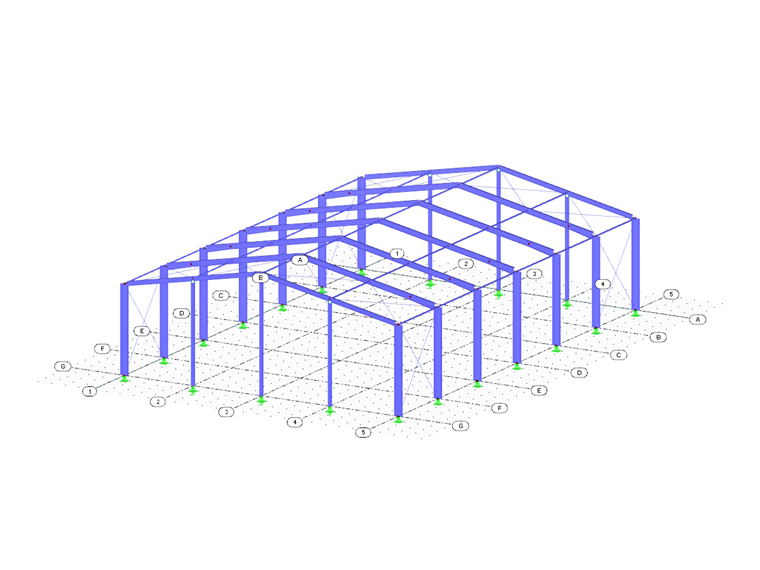

单击“确定”确定栅格设置后,调整辅助线到栅格上(图04)。
