Dialog pro nastavení rastru lze otevřít z hlavní nabídky Nástroje → Pracovní rovina, rastr, uchopení objektu, vodicí linie nebo pomocí příslušného tlačítka v panelu nástrojů.

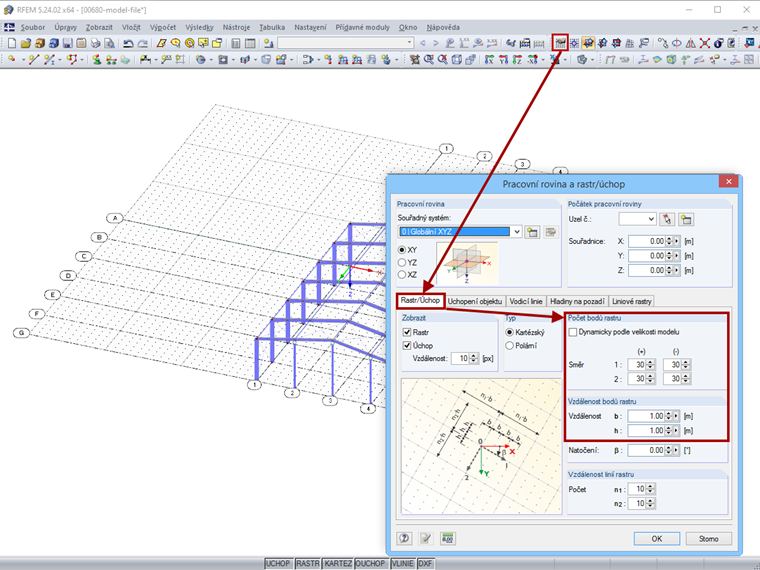

V dialogu „Pracovní rovina a rastr/úchop“ lze zadat v záložce „Rastr/Úchop“ velikost rastru stanovením počtu a vzdálenosti bodů rastru (obr. 01).

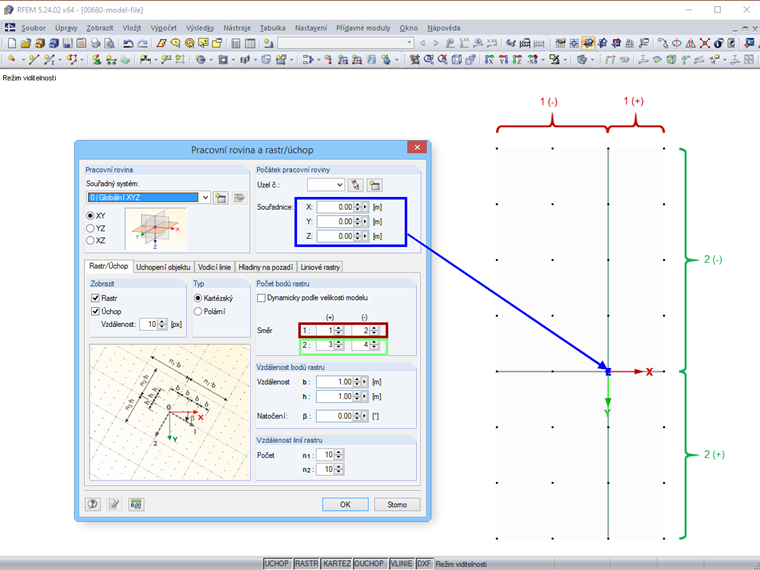

Orientace rastru se vztahuje k zadanému počátku pracovní roviny (obr. 02) a také ke stanovenému natočení.

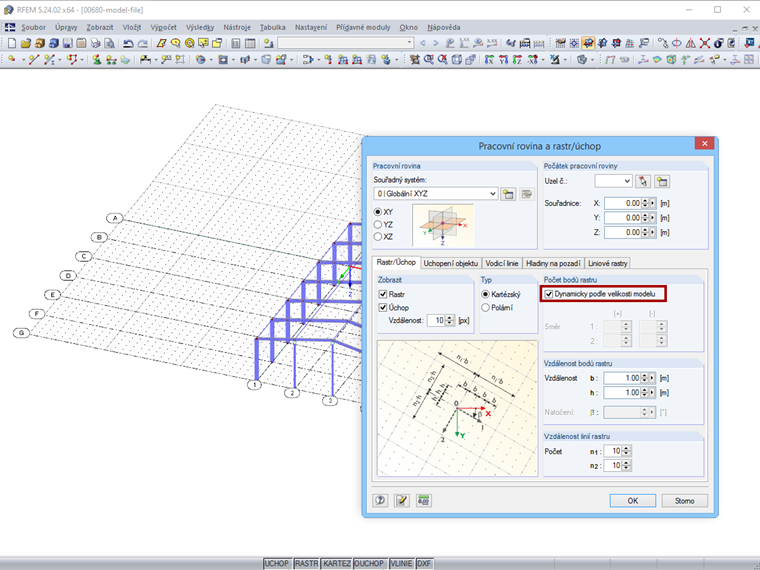

Pokud je aktivována možnost „Dynamicky podle velikosti modelu“ (obr. 03), rastr se automaticky přizpůsobí rozměrům modelu.
Po potvrzení nastavení rastru tlačítkem „OK“ se vodicí linie upraví podle rastru (obr. 04).
