Regulacja długości linii pomocniczych

Długość linii pomocniczych odpowiada wymiarom ustawionego rastra i można ją dostosować poprzez ustawienie rastra.

Aby otworzyć okno dialogowe do ustawiania rastra, należy wybrać opcję Narzędzia → Płaszczyzna robocza, Raster/uchwycenie, Uchwycenie obiektu, Linie pomocnicze lub odpowiedni przycisk na pasku narzędzi.

W oknie dialogowym "Płaszczyzna robocza i raster/uchwycenie" można zdefiniować rozmiar rastra za pomocą liczby i rozstawu punktów rastra (rysunek 01).

Definiowanie rozmiaru siatki

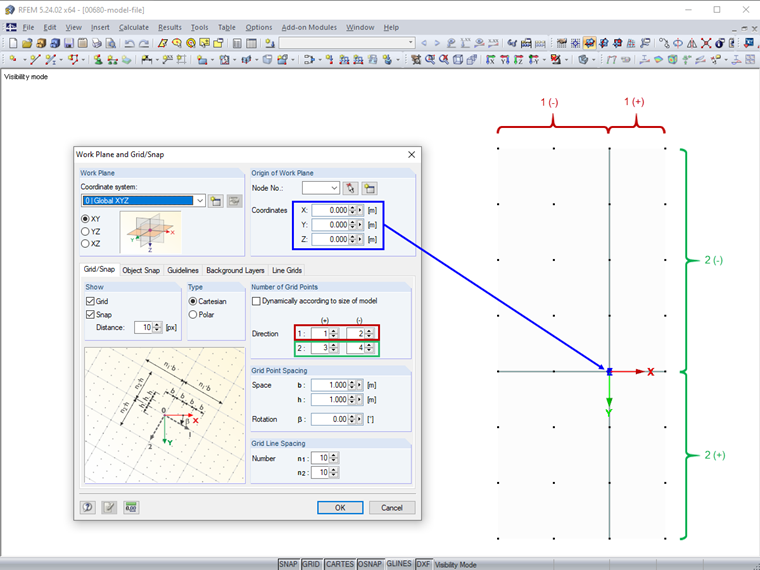

Orientacja rastra odnosi się do określonego punktu zerowego płaszczyzny roboczej (rysunek 02), a także do zdefiniowanego obrotu.

Początek płaszczyzny roboczej

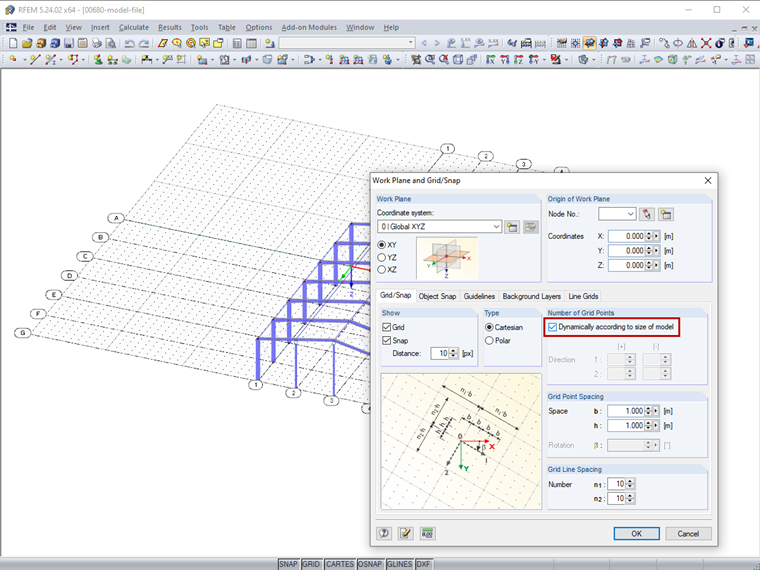

Jeżeli aktywna jest opcja "Dostosuj raster do wielkości modelu" (rys. 03), raster zostanie automatycznie dostosowany do wymiarów modelu.

Dostosowywanie rastra do rozmiaru modelu

Po potwierdzeniu ustawień rastra za pomocą „OK“ linie pomocnicze są dostosowywane do rastra (rys. 04).

Linie pomocnicze

Autor

Pani von Bloh zapewnia naszym klientom wsparcie techniczne i jest odpowiedzialna za rozwój programu SHAPE‑THIN oraz konstrukcji stalowych i aluminiowych.
