使用RF- / LIMITS比较结果与定义的限制

提示和技巧

使用RF- / LIMITS附加模块,您可以通过定义的限制比较构件,构件端,节点,节点支撑和表面(仅在RFEM中)的承载能力。此外,您还可以检查节点位移以及横截面尺寸。

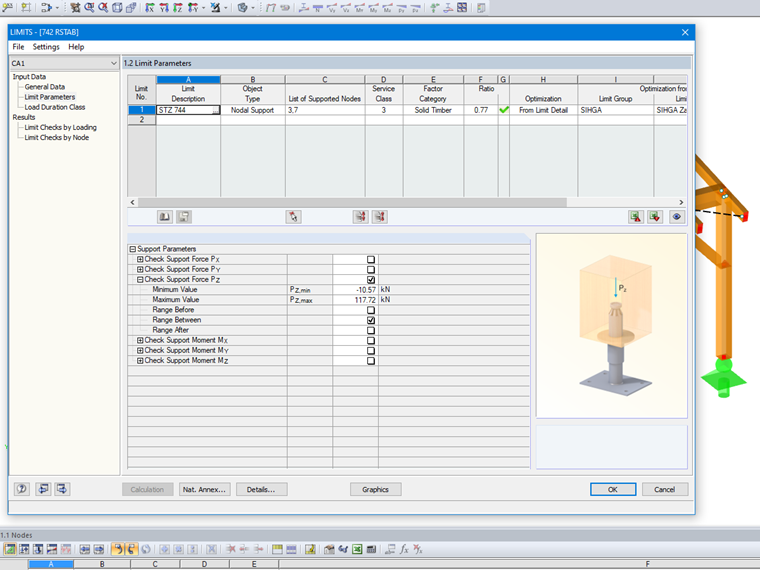

在这个例子中,我们想要比较车库的柱脚与制造商给出的最大允许力。

特征值
  • 压缩:R c,k = 46.26 kN = N min
  • 张力:R t,k = 8.98 kN = N max

由于柱底座的压力板不应从柱子突出,因此可以定义最小横截面深度或横截面宽度。在这种情况下,圆形压力板的直径应为80mm-> bmin = hmin = 80mm。

接下来,RF- / LIMITS将内力或横截面尺寸与允许值进行比较。为此,设计可根据EN 1995-1-1(木结构设计标准)和相应的国家附件进行。如果未选择标准,则可以选择考虑部分安全系数。

您也可以在其他计算机上导入用户定义的数据库。为此,需要在程序数据文件夹中保存文件'Limits_User.db3'和文件夹'LIMITS'(默认情况下为'C:\ ProgramData \ Dlubal \“您的版本”\ General Data“)目标计算机上的路径。为此,RFEM或RSTAB的使用版本不应有所不同。
