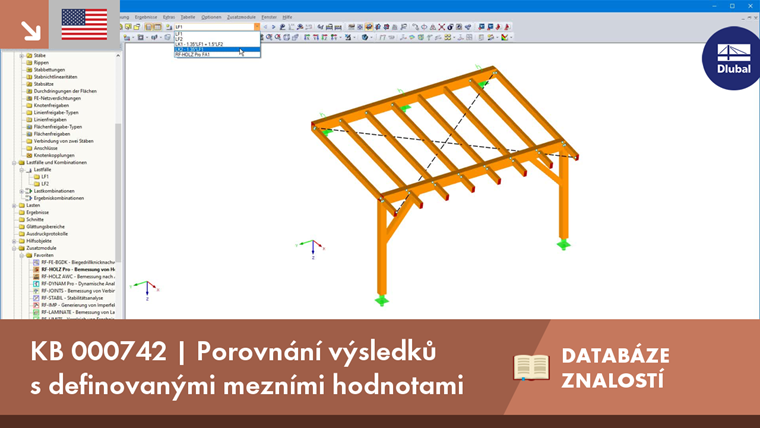

Porovnání výsledků s definovanými mezními hodnotami

S přídavným modulem RF‑/LIMITS je možné porovnávat únosnost prutů, konců prutů, uzlů, uzlových podpor a ploch (jen v programu RFEM) prostřednictvím definované mezní únosnosti. Dále je možné kontrolovat posunutí uzlů i rozměry průřezu. V tomto příkladu porovnáme síly v patce sloupu přístřešku pro auto s maximálními přípustnými silami danými výrobcem.

Následně porovná modul vnitřní síly a rozměry průřezu s těmi přípustnými. Potom může následovat posouzení podle EN 1995‑1‑1 (norma pro dřevěné stavby) s aktuální národní přílohou. Pokud není žádná norma vybrána, může být volitelně aktivováno zohlednění dílčího součinitele spolehlivosti.

Databáze vytvořená uživatelem může být načtena i do jiných počítačů. K tomu je nutné zkopírovat na cílový počítač na stejné místo soubor Limits_User.db3 a složku LIMITS z programové složky (standardně na: „C:\ProgramData\Dlubal\'vaše verze'\General Data“). Číslo použité verze programu RSTAB/RFEM by se nemělo lišit.

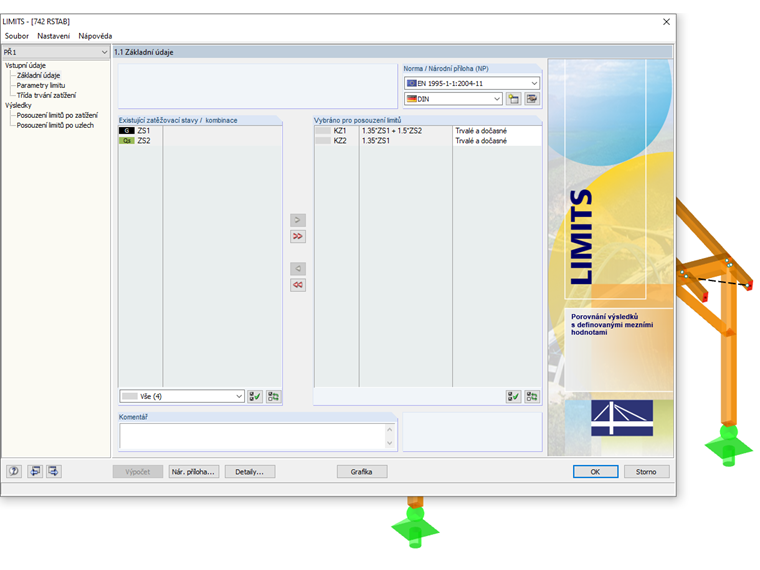

Parametry limitu patky sloupu

Databáze znalostí

KB 000742 | Porovnání výsledků s definovanými mezními hodnotami

Autor

Ing. Rehm se podílí na vývoji programů pro dřevěné konstrukce a zajišťuje technickou podporu zákazníkům.
