Comparaison des résultats avec la limite définie grâce à RF-/LIMITS

Grâce au module LIMITS, vous avez la possibilité de comparer l'état limite ultime de barres, de fins de barre, de nœuds, d'appuis nodaux et de surfaces (RFEM uniquement) à partir d'un état limite ultime défini. De plus, les déplacements nodaux ainsi que les dimensions de section peuvent être vérifiés. Dans cet exemple, les pieds de poteaux d'un abri-auto doivent être comparés aux efforts maximaux admissibles définis par le fabricant.

Le module compare ensuite les efforts internes existants ou les dimensions de section avec les efforts admissibles. Pour exécuter cette opération , le calcul peut être effectué selon l'EN 1995-1-1 (norme pour le calcul de structures en bois) avec les Annexes Nationales correspondantes. Si aucune norme n'est sélectionnée, la considération d'un facteur de sécurité partiel peut éventuellement être activée.

Il est également possible d'importer votre base de données définie par l'utilisateur sur d'autres ordinateurs. Cette manœuvre nécessite le fichier Limits_User.db3 et le dossier LIMITS dans le fichier de données du programme (Dlubal Standard: C:\ProgramData\Dlubal\«Your Version»\General Data) sur l'ordinateur mère en adoptant le même chemin. Le numéro de version de RSTAB/RFEM utilisé doit rester identique.

Paramètres limites du pied de poteau

Auteur

M. Rehm est responsable du développement de produits pour les structures en bois et il fournit une assistance technique aux clients.

Liens

Assemblages en acier

Avez-vous des questions ?

Evénements

30.04.2024

Formation en ligne

RFEM6 | Étudiants | Introduction à la vérification du bois

29.05.2024

Vérification de planchers bois dans RFEM 6

Webinaire

Vérification de planchers bois dans RFEM 6

20.11.2024

Formation en ligne

RFEM6 | Étudiants | Introduction à la vérification du bois

Vidéos

Base de connaissance

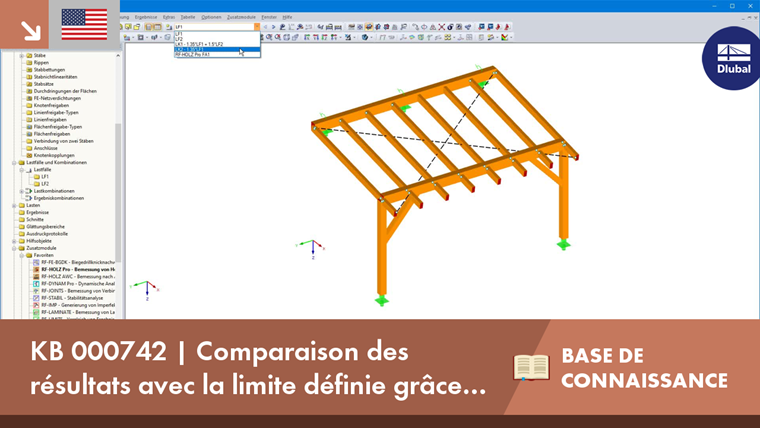

KB 000742 | Comparaison des résultats avec la limite définie grâce à RF-/LIMITS
