为连续尺寸标注连续倾斜线

提示和技巧

This article was translated by Google Translator View original text

现在您可以在RFEM和RSTAB中指定一条倾斜的连续线。您可以在工具栏或“插入” - >“尺寸”菜单中找到此功能。

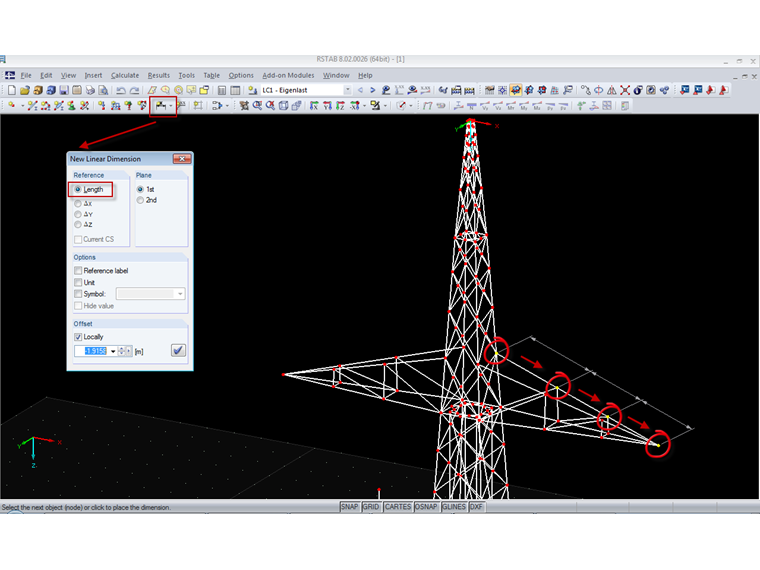

要创建一个连续的尺寸标注,只需要选择要标注尺寸的单元(节点,杆件等)。此外,您可以在打开的对话框中指定尺寸标注参照。您有以下选择:

  • 尺寸长度=尺寸标注长度表示前两个点矢量方向的尺寸。
  • X,Y,Z =尺寸标注线表示X,Y,Z轴方向的尺寸。

通过逐个选择元素,可以创建一个跨越所有空间的连续尺寸标注线。该尺寸标注线可以作为一个完整的单元进行选择和操作。
