Określanie ciągu linii wymiarowych elementów o zdefiniowanym pochyleniu

Wskazówki i porady

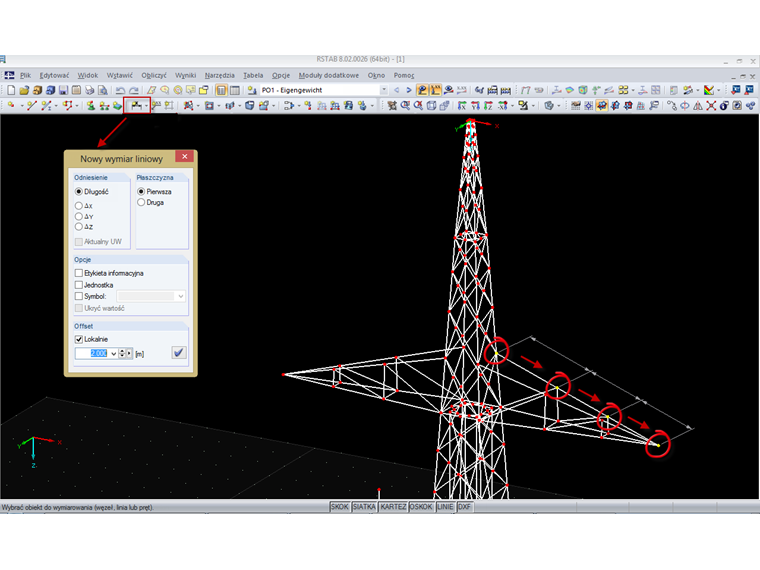

W programach RFEM i RSTAB, można określać ciąg linii wymiarowanych elementów o zdefiniowanym pochyleniu. Funkcję tą znajdą Państwo w pasku narzędzi „Wstawić”, dalej wybierając „Wymiary”.

Aby wprowadzić ciągły wymiar, należy wybrać kolejno elementy wymiarowane (węzły, pręty, itd). Dodatkowo, w oknie dialogowym można określić odniesienie. Do dyspozycji są następujące opcje:

  • Długość = Długości przedstawiają wymiary w kierunku wektora pierwszych dwóch punktów
  • X, Y, Z = Linie pokazują wymiary w kierunku globalnych osi X, Y, Z.

Wybierając jeden element po drugim, można utworzyć linię wymiarową obejmującą wszystkie rozpiętości. Linia ta może być później wybrana oraz zmieniana jako jeden element.
