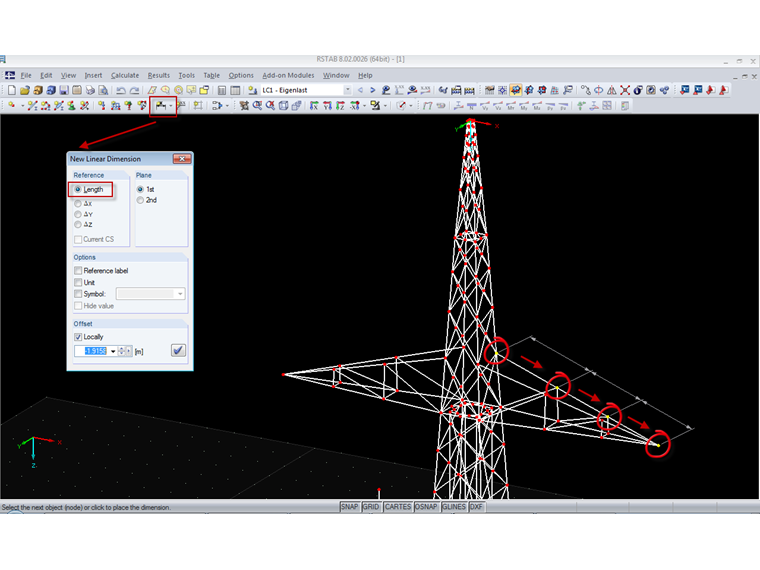

Queste linee di quota possono essere create utilizzando la funzione "Lineare" nel menu Inserisci/Quote. Alternativ wird diese Funktion auch in dem Multiknopf in der Standard-Werkzeugleiste mit dem einschlägigen Bemaßungssymbol angeboten.
Um eine zusammenhängende Bemaßung zu erzeugen, wählt man die zu bemaßenden Elemente (Knoten, Stäbe etc.) hintereinander an und bestätigt die Eingabe. Zudem kann in der parallel geöffneten Dialogbox der Messbezug weiter spezifiziert werden:
- Länge → Die Bemaßungslinie gibt die Abmessungen in Richtung des Vektors der ersten zwei Punkte an.
- X, Y, Z → Die Bemaßungslinie gibt die Abmessungen in Richtung der globalen X, Y, Z Achse an.
Il concatenamento delle singole distanze di quota viene creato automaticamente selezionando i punti di quota senza annullare la funzione. Diese Bemaßungslinie kann später als komplette Einheit selektiert und manipuliert werden.
