Spécification de la ligne inclinée continue pour la cotation

Article technique sur le calcul de structure et l'utilisation des produits Dlubal

  • Base de connaissance

Article technique

Ce texte a été traduit par Google Translate

Lire le texte source

Dans RFEM et RSTAB, il est possible d'avoir des lignes de cotation contiguës inclinées dans l'espace.

Ces lignes de cotation peuvent être créées à l'aide de la fonction «Linéaire» du menu Insérer/Cotations. Cette fonction est également disponible via le bouton multiple de la barre d'outils standard avec le symbole de cote correspondant.

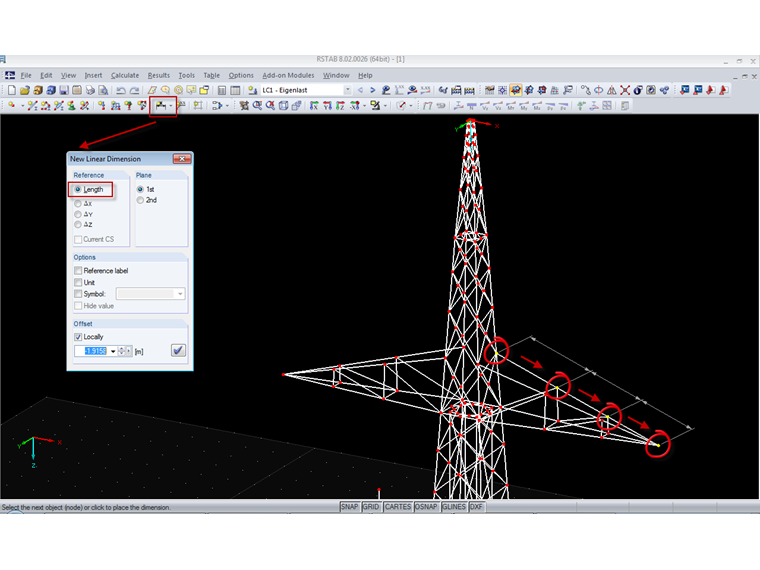

Pour créer une dimension cohérente, sélectionnez les éléments à dimensionner (nœuds, barres, etc.) les uns après les autres et confirmez votre entrée. De plus, la référence de mesure peut être précisée dans la boîte de dialogue qui s'ouvre en même temps:

  • Longueur → La ligne de cote indique les dimensions dans la direction du vecteur des deux premiers points.
  • X, Y, Z → La ligne de cote affiche les dimensions en direction de l'axe global X, Y, Z.

Le chaînage des distances de cote individuelles est créé automatiquement en sélectionnant les points de cote sans annuler la fonction. Cette ligne de cotation peut ensuite être sélectionnée et manipulée comme une unité complète.

Auteur

Dipl.-Ing. (BA) Andreas Niemeier, M.Eng.

Dipl.-Ing. (BA) Andreas Niemeier, M.Eng.

Ingénierie produit et assistance clientèle

M. Niemeier est responsable du développement de RFEM, RSTAB et des modules additionnels pour les membranes tendues. Il est également responsable de l'assurance de la qualité et du support client.

Mots-clés

Chaîne dimensionnelle Ligne de dimension Connexes Concaténation Penché
