在 RF-CONCRETE Surfaces 中显示配筋的图形结果

• 用等高面显示
• 等值线显示
• 数值的输出
• 创建大型结构的图形
• 使用所有用户显示属性

用等高面显示

在 RFEM 中预设了显示等值面，但值的范围以及面板中的色谱取决于最小值和最大值。 在面板中预设的值范围并不总是对文档有用。 只要最小值和最大值差异很大，或者结果中存在奇异性，对设计很重要的彩色区域可能不会显示出来。

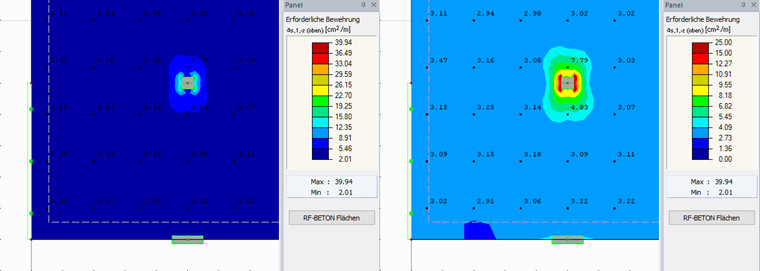

调整值范围

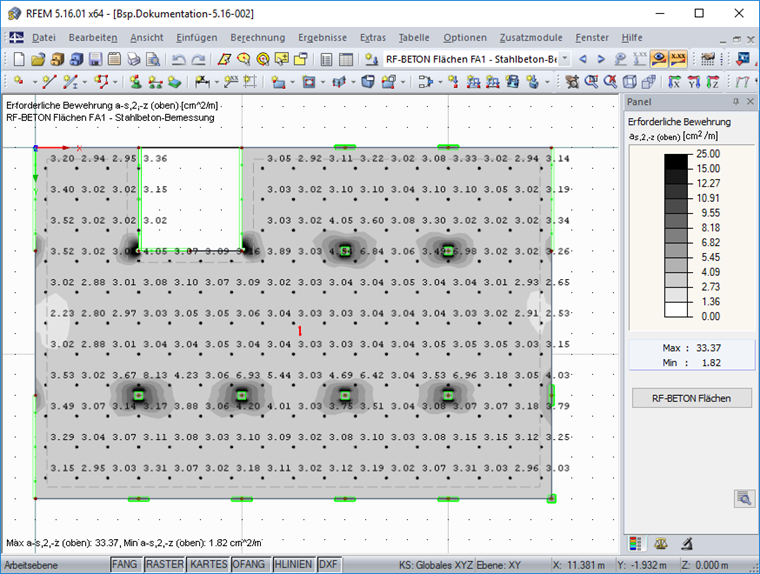

通过双击该面板或单击右键菜单中的“编辑数值刻度和等高面刻度”，可以创建用户自定义的数值刻度和颜色渐变，也可以将其保存。 您可以使用用户自定义的颜色渐变来定义灰度。

调整后的颜色渐变： 灰度

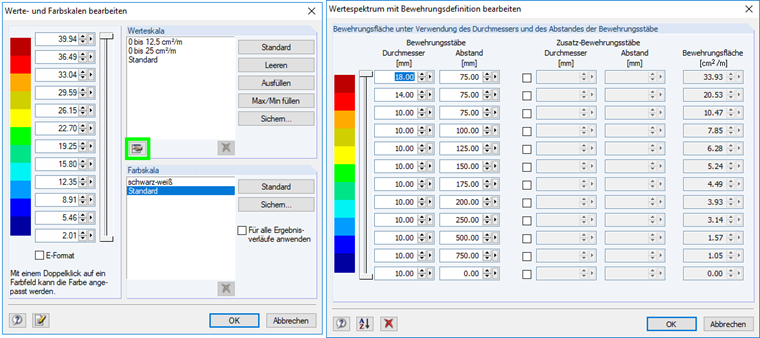

与 RF-CONCRETE Surfaces 和面板相关的一个特殊功能是通过钢筋的直径和距离显示所需的配筋。 配筋值不是以[cm²/m]显示，而是以[直径-距离钢筋]显示。 在面板的详细信息中可以进行分类。

钢筋值作为直径-钢筋间距

等值线显示

在菜单栏中，您可以将图形显示从等值线更改为等值线。 等值线的显示与楼层曲线的显示相对应。 单线可以自动或使用选择功能手动标记。

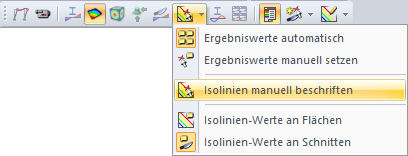

手动注释等值线

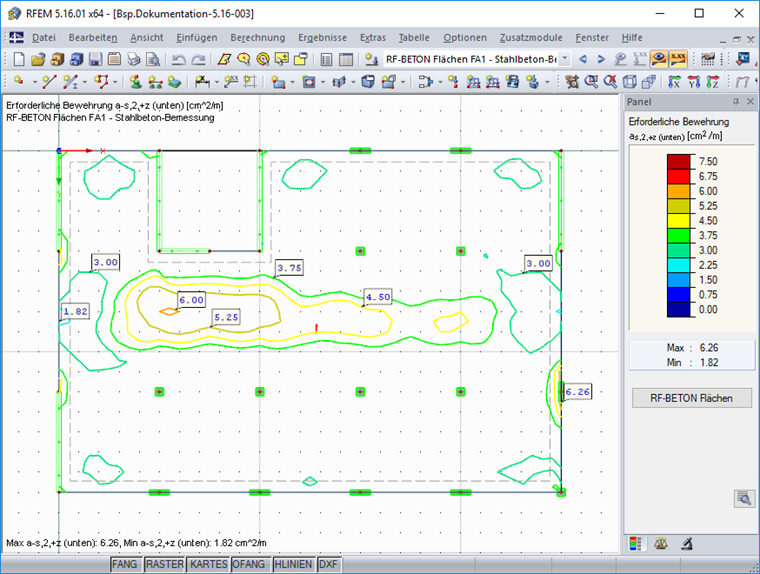

等值线中的一个上限值和一个下限值被分配给一种颜色，与之不同，等值线的每种颜色只有一个值。

等值线

数值的输出

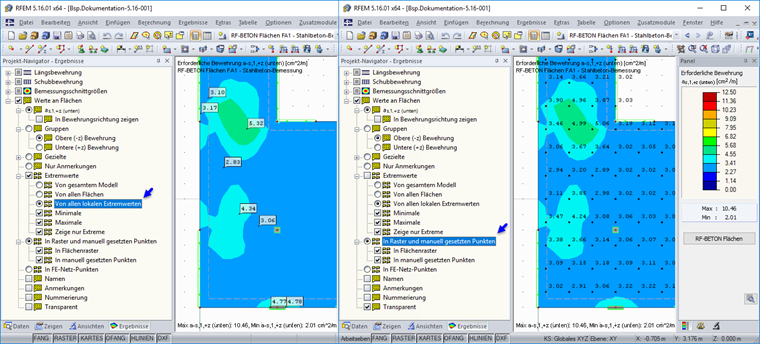

数值可以显示为极值或栅格或有限元网格点中的值。 显示极值时，可以控制是按面、整个模型还是局部极值显示。 通过右键单击“在所有局部极值中”，可以定义搜索参数以显示局部极值。 通过点击“只显示极值”，可以选择是只显示极值，还是除了栅格和有限元网格点中的值外，还显示极值。 如果选择“透明”显示，那么数值将不显示在边框上。 当选择显示为栅格点时，会出现一个相应的点。

数值输出

在选择了带有透明值显示的选项时，附加显示的点可以在“颜色/其他/文本气泡”的显示属性中调整其颜色和大小。 当以栅格点显示值时，可以通过“栅格”选项卡中的“编辑面...”来调整作为面属性的栅格。

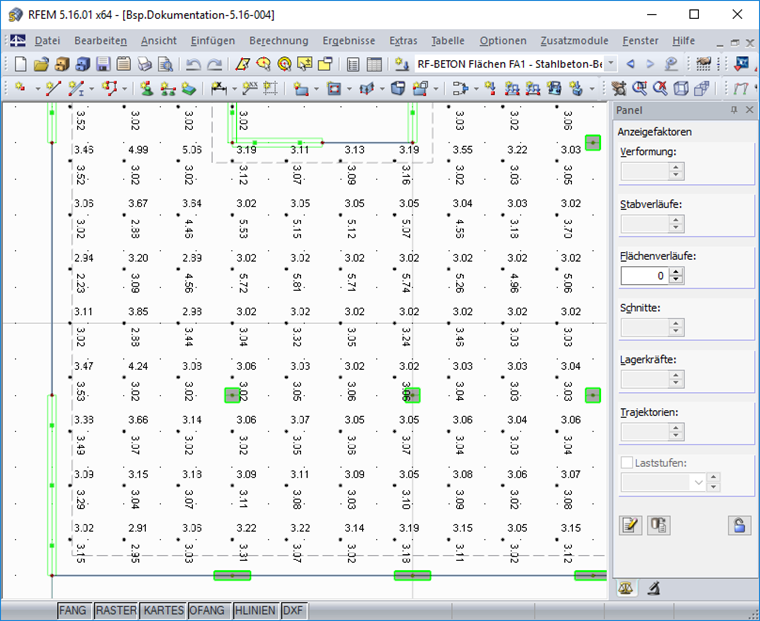

另外一个显示选项是只显示数值。 然后可以显示钢筋的每个侧面（顶部或底部）的值。 为此，您可以选择一个相应的组。 当选择该显示选项时，数值按照相应的配筋方向显示。

数值组中的数值

创建大型结构的图形

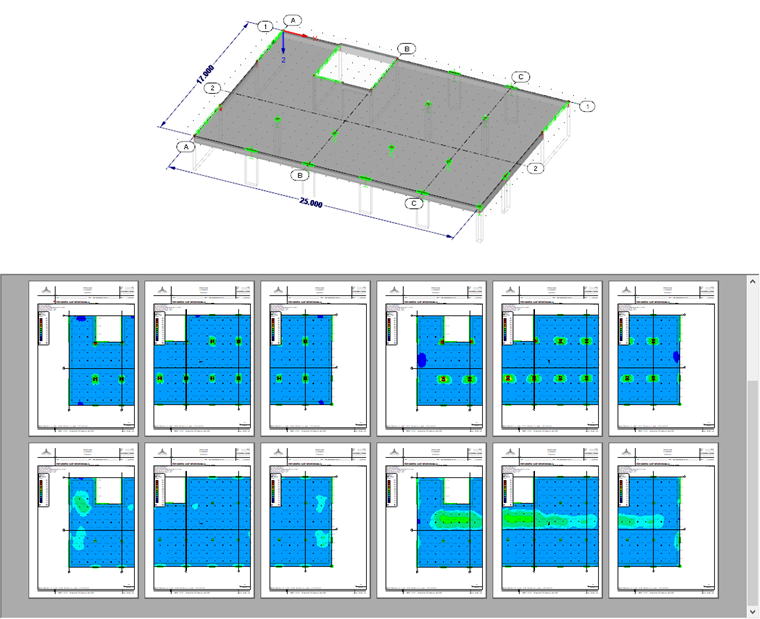

如果要记录的结构太大而无法在所选纸张尺寸上显示，我们建议您将其分成单个区域。 它可以通过例如线栅格或辅助线进行划分。 在图形窗口中选定的区域可以保存在视图中。 选定的结果可以与合并打印和保存的视图一起打印在打印报告中。

图形显示

使用所有用户显示属性

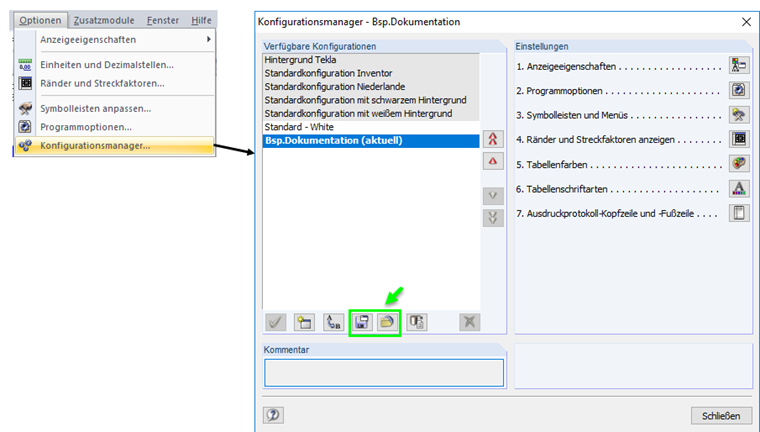

在显示属性中选择的设置，例如字体、颜色、文本气泡和结果值的位置，通过一台计算机保存在本地。 如果在另一台计算机上应该有相同的显示属性，您可以将它们保存在配置管理器中；导入也是可以的。

保存和导入配置
