Dokumentowanie graficznego wyniku zbrojenia w RF-CONCRETE Surfaces

• Wyświetlanie za pomocą izopasm
• Wyświetlanie za pomocą izolinii
• Wyprowadzanie wartości numerycznych
• Tworzenie grafiki dużych konstrukcji
• Korzystanie z właściwości wyświetlania przez wszystkich użytkowników

Wyświetlanie za pomocą izopasm

Wyświetlanie izopasm jest wstępnie ustawione w programie RFEM, ale zakres wartości, a tym samym spektrum kolorów w panelu, zależą od wartości minimalnej i maksymalnej. Zdefiniowany w panelu zakres wartości nie zawsze jest przydatny dla dokumentacji. Jeżeli wartości minimalne i maksymalne różnią się znacznie lub jeśli w wynikach występują osobliwości, kolorowy obszar ważny dla obliczeń może nie zostać wyświetlony.

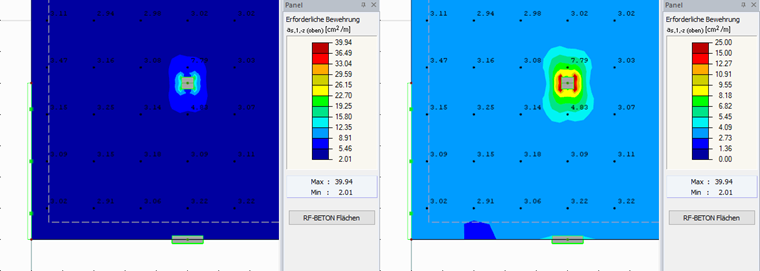

Zakres wartości dostosowanych

Poprzez dwukrotne kliknięcie panelu lub kliknięcie "Edytować skale wartości i izopasm" w menu kontekstowym, można tworzyć zdefiniowane przez użytkownika skale wartości i gradienty kolorów, które można również zapisać. Skalę szarości można zdefiniować za pomocą gradientu kolorów zdefiniowanego przez użytkownika.

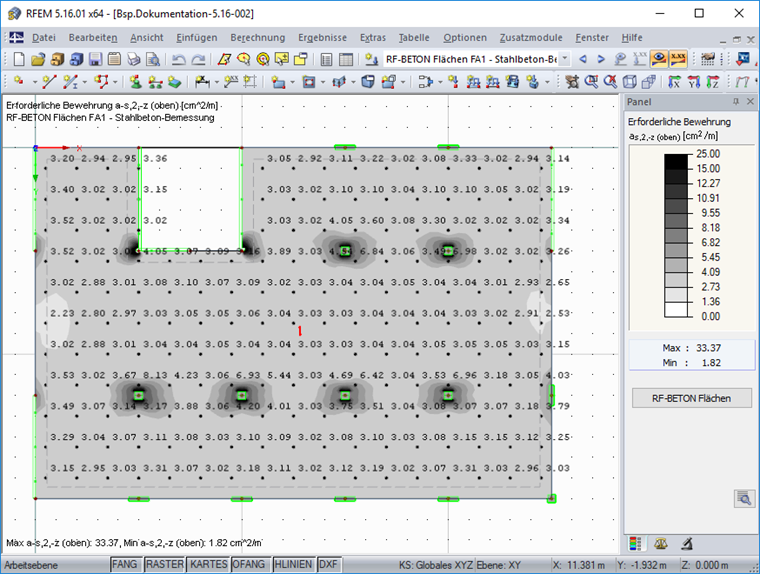

Dostosowany gradient kolorów: skala szarości

Specyficzną cechą modułu RF-CONCRETE Surfaces i panelu jest wyświetlanie wymaganego zbrojenia według średnicy i odległości zbrojenia. Zamiast wyświetlania wartości zbrojenia w [cm²/m], wartości te są wyświetlane jako [Średnica-odległość Rebar]. Klasyfikacja jest możliwa w szczegółach panelu.

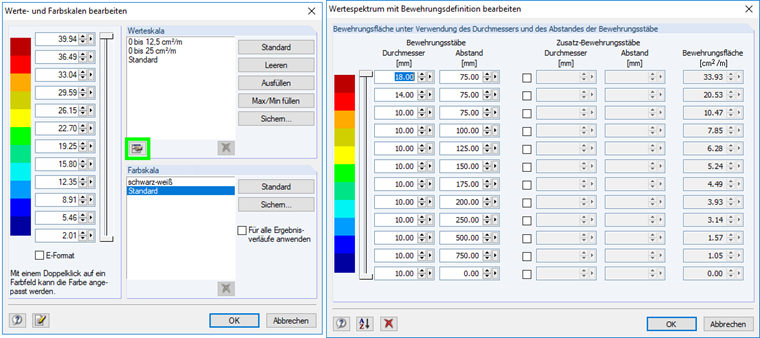

Wartości zbrojenia jako średnica-rozstaw prętów zbrojeniowych

Wyświetlanie za pomocą izolinii

Na pasku menu można zmienić wyświetlanie graficzne z izolinii na izolinie. Wyświetlanie izolinii odpowiada wyświetlaniu krzywych poziomu. Pojedyncze linie można opisać automatycznie lub ręcznie za pomocą funkcji Wybierz z odpowiednimi wartościami.

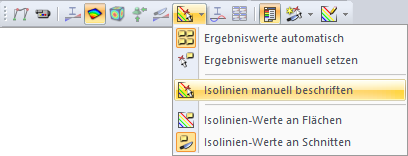

Opisać izolinie ręcznie

W przeciwieństwie do izopasm, w których do jednego koloru przypisana jest jedna górna i jedna dolna wartość, każdy kolor izolinii ma tylko jedną wartość.

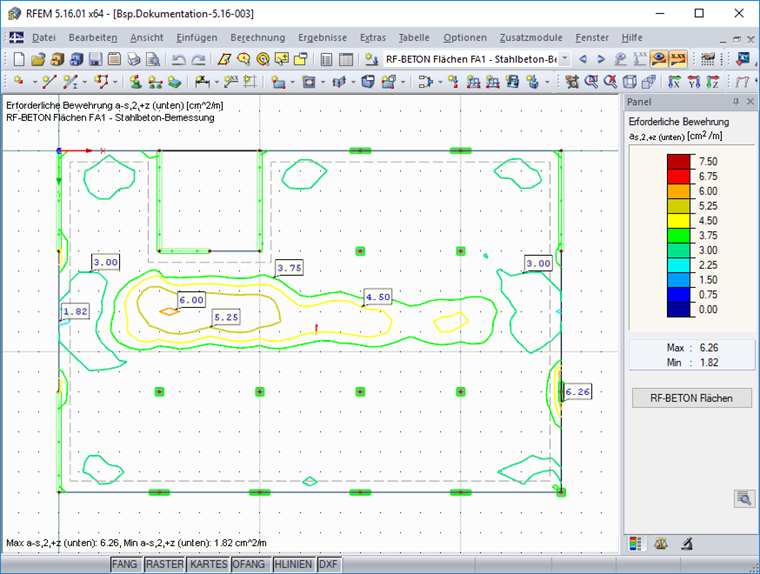

Izolinie

Wyprowadzanie wartości numerycznych

Wartości numeryczne mogą być wyświetlane dla wartości ekstremalnych lub dla wartości w punktach rastra lub siatki ES. Podczas wyświetlania wartości ekstremalnych można określić, czy są one wyświetlane dla poszczególnych powierzchni, całego modelu, czy też ekstremów lokalnych. Klikając prawym przyciskiem myszy opcję "Ze wszystkich lokalnych wartości ekstremalnych", można zdefiniować parametry wyszukiwania w celu wyświetlenia lokalnych wartości ekstremalnych. Klikając "Pokaż tylko ekstrema", można wybrać, czy mają być wyświetlane tylko wartości ekstremalne, czy też oprócz wartości w rastrze i punktach siatki ES mają być wyświetlane tylko wartości ekstremalne. Opcja wyświetlania "Przezroczysty" pokazuje wartość liczbową bez ramki. Po wybraniu opcji wyświetlania jako punktów rastra pojawia się odpowiedni punkt.

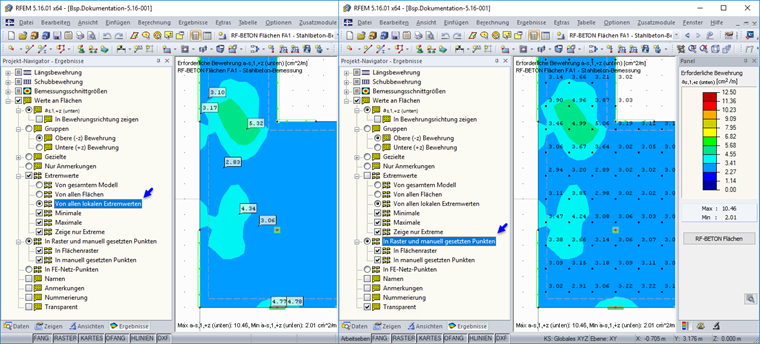

Wyprowadzanie wartości liczbowych

Kolor i rozmiar punktów, które są wyświetlane dodatkowo, gdy wybrana jest opcja z przezroczystym wyświetlaniem wartości, można dostosować we właściwościach wyświetlania w menu "Kolory/Inne/Dymki". Podczas wyświetlania wartości w punktach rastra, rastra jako właściwość powierzchni może być dostosowana za pomocą opcji "Edytować powierzchnię..." w zakładce "Raster".

Inną opcją wyświetlania jest wyświetlanie tylko wartości liczbowych. Możliwe jest na przykład wyświetlenie wartości dla każdej strony zbrojenia (góra lub dół). W tym celu można wybrać odpowiednią grupę. Po wybraniu tej opcji wyświetlania wartości są wyświetlane w odpowiednim kierunku zbrojenia.

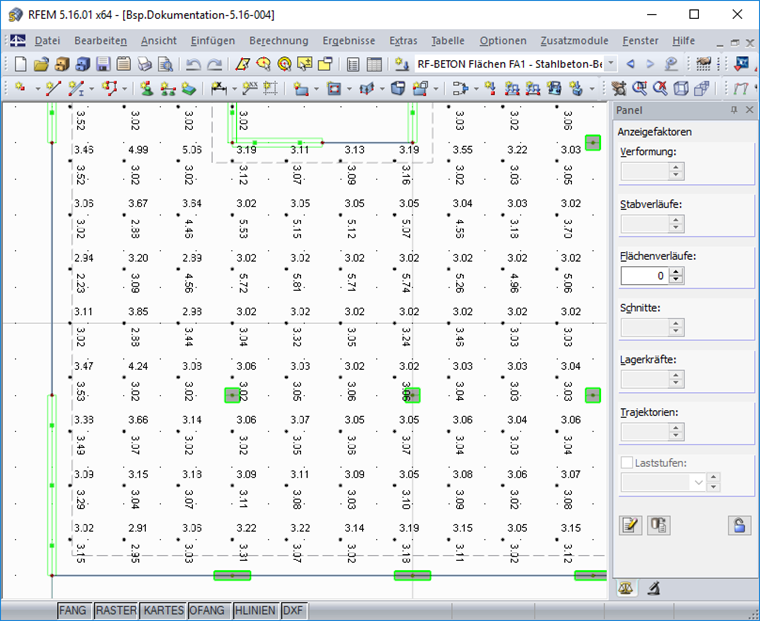

Wartości liczbowe w grupach

Tworzenie grafiki dużych konstrukcji

Jeżeli struktura, która ma zostać udokumentowana, jest zbyt duża, aby wyświetlić ją na wybranym formacie papieru, zalecamy podzielenie jej na pojedyncze obszary. Można go podzielić na przykład za pomocą siatki liniowej lub linii pomocniczych. Obszary wybrane w oknie graficznym można zapisać w widokach. Wybrane wyniki można wydrukować w protokole wraz z wydrukiem masowym i zapisanymi widokami.

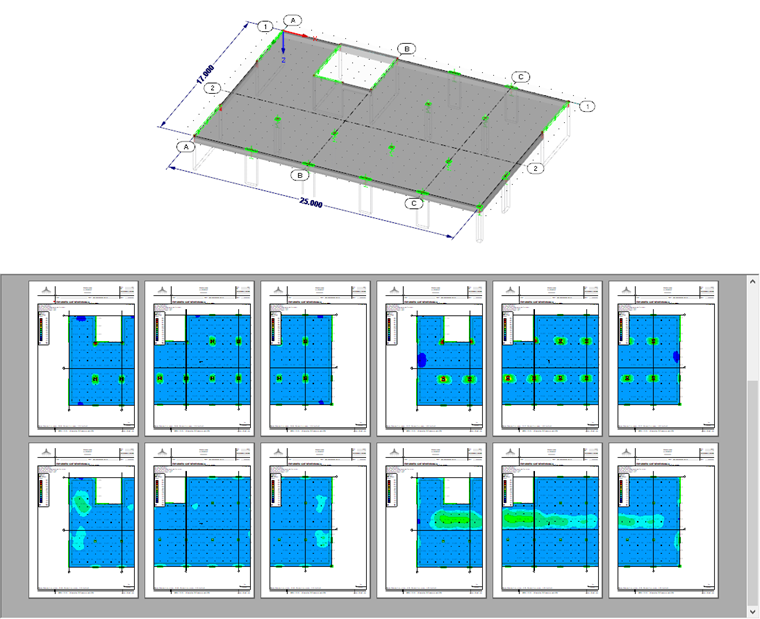

Grafika na kilku stronach

Korzystanie z właściwości wyświetlania przez wszystkich użytkowników

Ustawienia wybrane we właściwościach wyświetlania, takie jak czcionka, kolor, dymki i położenie wartości wyników, są zapisywane lokalnie dla jednego komputera. Jeżeli te same właściwości wyświetlania mają być dostępne na innym komputerze, można je zapisać w Menedżerze konfiguracji; możliwy jest również import.

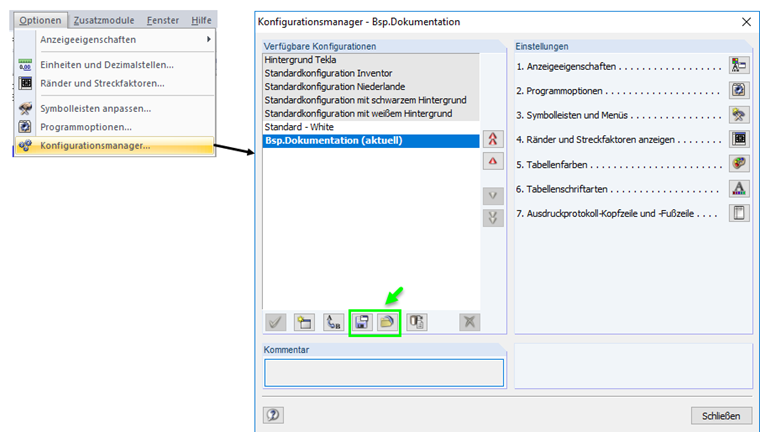

Zapisywanie i importowanie konfiguracji
