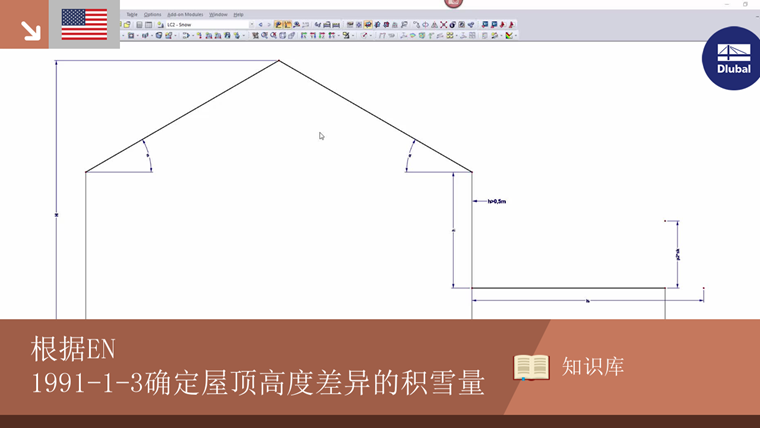

按照规范1991 1991-13确定屋顶高度变化的雪袋

技术文章

This article was translated by Google Translator View original text

附件通常在建筑物上找到。 如果顶板高度不在同一深度,那么对于雪荷载假设,必须另外考虑该高程跳高(如果大于0.5 m)。

除了施加在屋顶下方的正常雪荷载外,还要考虑滑倒雪荷载和雪荷载。 这两个附加的负载在飞轮升s的长度分布呈三角形。

还可以考虑由雪从较高的屋顶滑落引起的附加冲击荷载。

γ=雪重= 2 kN/m³

h =窃听的深度

s k =地面雪荷载的特征值,单位为kN/m²

l s =漂移长度= $ 2 \; \ cdot \; \ mathrm h \; \ left \ {\ begin {array} {l} \ geq \ ;; 5 \; \ mathrm m \\ leq \; 15 \; \ mathrm m \ end {array} \ right $
如果下面的屋顶b 2的长度小于楔形楔l s的长度,那么在屋顶的边缘必须切掉荷载纵坐标。

μ1 = 0.8(假设下屋顶是平坦的)

μ2 =μS瓦特

μs =导出雪的形状系数
α≤15°: μs = 0
α> 15°: μs来源于附加荷载,该荷载分布为三角形到长度l s 。 作为附加荷载,50%的雪荷载被施加到高层屋顶的相邻屋顶侧面。

μ=屋顶较高层的形状系数= 0.8(与屋面倾角无关)

μW =形状系数雪考虑风= $ \压裂{{\ mathrm B} _1 \; + \; {\ mathrm b} _2} {2 \; \ cdot \; \ mathrm h} \ le \ \; \ frac {\ mathrm \ gamma \; \ cdot \; \ mathrm h} {{\ mathrm s} _ {\ mathrm k}} $

此外,该形状系数的总和μW +μS可通过国家附件(德国)如下的限制。

一般情况:
0.8≤μW小号 ≤2.4

在檐侧开放和可访问的疏散(B 2≤3米):
0.8≤μW小号 ≤2

对于雪地地区】S K≥3.0千牛顿/平方米,所述上限根据DIN EN 1991年1月3日申请高寒地区:2010-12和DIN EN 1991年1月3日/A1:2015-12,图C. 2限制:
1.2≤μW小号 ≤(6.45 /】S K 0.9)

特殊作用(德国北部平原):
0.8≤μW小号 ≤2.4

在安装防雪板或类似结构时,不需要使用μs

示例

b 1 = 10 m
b 2 = 5 m
h = 3 m
屋面倾斜度= 30°
A = 100 m
雪荷载分区2
μ1 = 0.8
s k = 0.25 +1.91⋅((A + 140)/760)²≥0.85→0.85 kN/m²

下面屋顶上的雪荷载分布均匀:
μ1⋅】S K = 0.8⋅0.85千牛/米= 0.68千牛/平方米

漂移楔长:
${\mathrm l}_{\mathrm s}\;=\;2\;\cdot\;\mathrm h\;\left\{\begin{array}{l}\geq\;5\;\mathrm m\\\leq\;15\;\mathrm m\end{array}\right.=\;2\;\cdot\;3\;\mathrm m\;=\;6\;\mathrm m$

导出雪的形状系数:
μs = 0.67

考虑风的雪的形状系数:
$µ_{\mathrm w}\;=\;\frac{{\mathrm b}_1\;+\;{\mathrm b}_2}{2\;\cdot\;\mathrm h}\;\leq\;\frac{\mathrm\gamma\;\cdot\;\mathrm h}{{\mathrm s}_{\mathrm k}}\;\\µ_{\mathrm w}\;=\;\frac{10\;\mathrm m\;+\;5\;\mathrm m}{2\;\cdot\;3\;\mathrm m}\;\leq\;\frac{2\;\mathrm{kN}/\mathrm m³\;\cdot\;3\;\mathrm m}{0,85\;\mathrm{kN}/\mathrm m²}\;=\;2,50$

形状系数的限制(一般情况):
0.8≤μW小号 ≤2.4
μ2 =μW +μS = 2.5 + 0.67 = 3.17→2.4

μ2⋅】S K = 2.4⋅0.85千牛/米= 2.04千牛/平方米

在RFEM和RSTAB中可以方便地将漂移雪荷载和雪荷载作用产生的荷载作为线性可变面荷载。 例如,可以使用荷载生成器对荷载进行应用。

关键词

雪地包 漂移的雪荷载 雪蓄积 垂直上升

参考

[1]   Eurocode 1: Actions on structures - Part 1‑3: General actions - Snow actions; EN 1991‑1‑3:2003 + AC:2009
[2]   National Annex - Nationally determined parameters - Eurocode 1: Actions on structures - Part 1‑3: General actions - Snow actions; EN 1991‑1‑3/NA:2019‑04
[3]   Albert, A.: Schneider - Bautabellen für Ingenieure mit Berechnungshinweisen und Beispielen, 23. Auflage. Köln: Bundesanzeiger, 2018
