Oltre al normale carico da neve, che viene applicato alla copertura sottostante, deve essere considerato un altro carico da neve che scivola e accumula. Questi due carichi aggiuntivi sono distribuiti in una forma triangolare sulla lunghezza della deriva Is.
Potrebbe essere necessario prendere in considerazione anche carichi d'urto aggiuntivi dovuti allo scivolamento della neve dal tetto più alto.
γ = densità ponderale della neve = 2 kN/m³
h = altezza del soffitto a due livelli
sk = valore caratteristico del carico da neve al suolo in kN/m²
sad = valore di progetto per carichi da neve accidentali sul terreno del luogo interessato
Cesl = coefficiente per carichi da neve accidentali
ls = lunghezza della deriva =
Se la lunghezza del tetto inferiore b2 è inferiore alla deriva Is , le ordinate di carico devono essere tagliate sul bordo del tetto.
μ1 = 0,8 (assumendo che il tetto inferiore sia piano)
μ2 = μs + µw
μ s = coefficiente di forma per lo scivolamento della neve
α ≤ 15°: μs = 0
α > 15°: μs risulta da un carico aggiuntivo che è distribuito in una forma triangolare sulla lunghezza ls. Come carico aggiuntivo, il 50% del carico da neve risultante viene applicato al lato del tetto adiacente del tetto superiore.
μ = coefficiente di forma della copertura più alta = 0,8 (indipendentemente dall'inclinazione della copertura)
μw = coefficiente di forma per la neve considerando il vento =
Inoltre, la somma dei coefficienti di forma μw + μs può essere limitata dall'Appendice nazionale (Germania) come segue.
Caso generale (situazione permanente, temporanea):
0,8 ≤ μw + μs ≤ 2,4
Pensiline aperte lateralmente e accessibili per la rimozione artificiale (b2 ≤ 3 m):
0,8 ≤ μw + μs ≤ 2
Per le regioni da neve secondo DIN EN 1991-1-3: 2010-12 e DIN EN 1991-1-3/A1: 2015-12, figura C.2, il limite superiore si applica a carichi da neve di sk ≥ 3,0 kN/m² :
1,2 ≤ μw + μs ≤ (6,45/sk 0,9 )
Azioni eccezionali (pianura della Germania settentrionale) in generale:
0,8 ≤ μw + μs ≤ 2,4
Nel caso di un'azione accidentale, µw non deve essere impostato su un valore maggiore di
µw = (γ ⋅ h)/sad con
sad = Cesl ⋅ sk
Quando si posizionano barriere antineve o altri ostacoli, μs può essere omesso.
Esempio
b1 = 10 m
b2 = 5 m
h = 3 m
Inclinazione del tetto del tetto superiore = 30 °
A = 100 m
Zona di carico da neve 2
µ1 φ = 0,8
sk = 0,25 + 1,91 ⋅ ((A + 140)/760) ² ≥ 0,85 → 0,85 kN/m²
Carico da neve uniformemente distribuito sul tetto inferiore:
μ1 ⋅ sk = 0,8 ⋅ 0,85 kN/m² = 0,68 kN/m²
Lunghezza della deriva:
Coefficiente di forma per lo scivolamento della neve
μs = 0,67
Coefficiente di forma del carico da neve dovuto al vento:
Limitazione dei coefficienti di forma (caso generale):
0,8 ≤ μw + μs ≤ 2,4
μ2 = μw + μs = 2,5 + 0,67 = 3,17 → 2,4
μ2 ⋅ sk = 2,4 ⋅ 0,85 kN/m² = 2,04 kN/m²

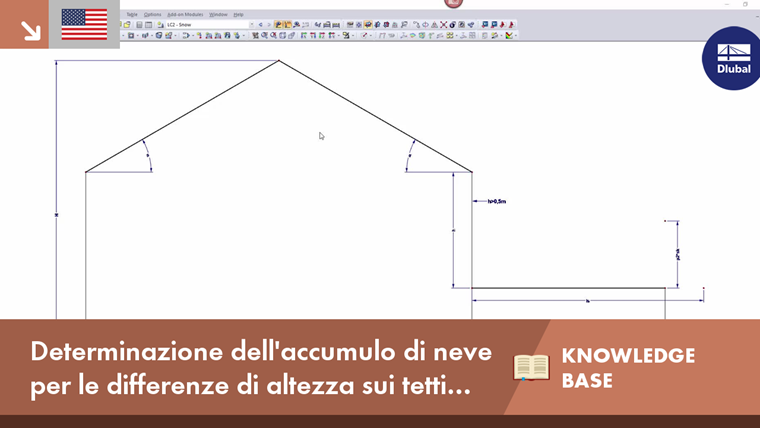

In RFEM e RSTAB, è possibile applicare il carico da accumulo di neve e neve da scorrimento come un carico di superficie variabile linearmente. Se si utilizzano strutture a telaio, è possibile applicare il carico con il generatore di carico.
