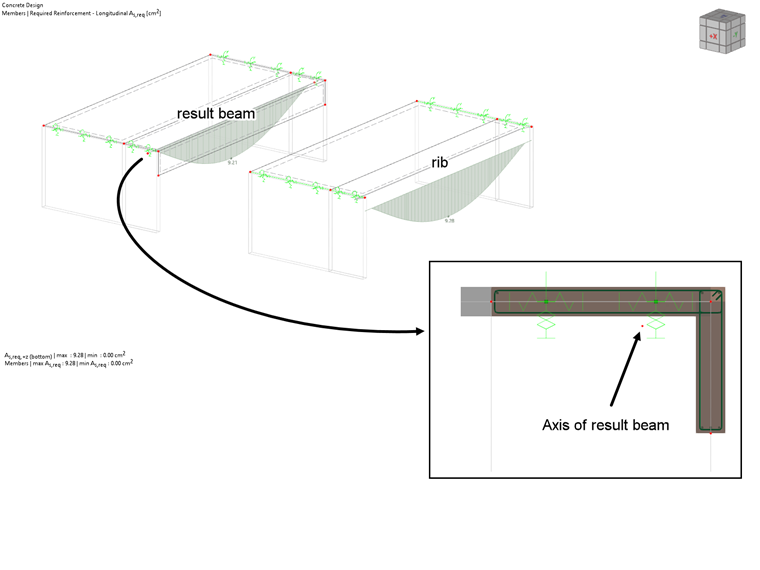

例如,使用结果梁可以在定义的区域内沿杆件轴线对面力和弯矩进行积分,然后进行设计。
设计
这些内力和分配给结果梁的截面将用于设计。 计算结果梁的轴通过相关截面的重心是非常重要的,因为要对相应杠杆臂的内力进行积分。
图形检查

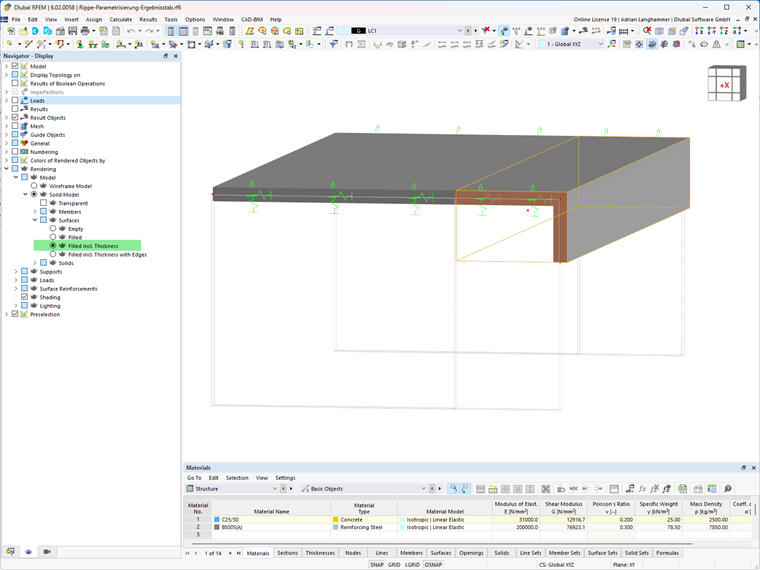

您可以使用渲染视图以图形方式检查结果梁是否布置正确。 在这种情况下,必须显示面,包括它们的厚度。 结果梁的截面边缘必须与显示的面的边缘相匹配。
参数化
在这里,参数化只是输入的扩展选项。 在使用结果表时当然不是必须的。

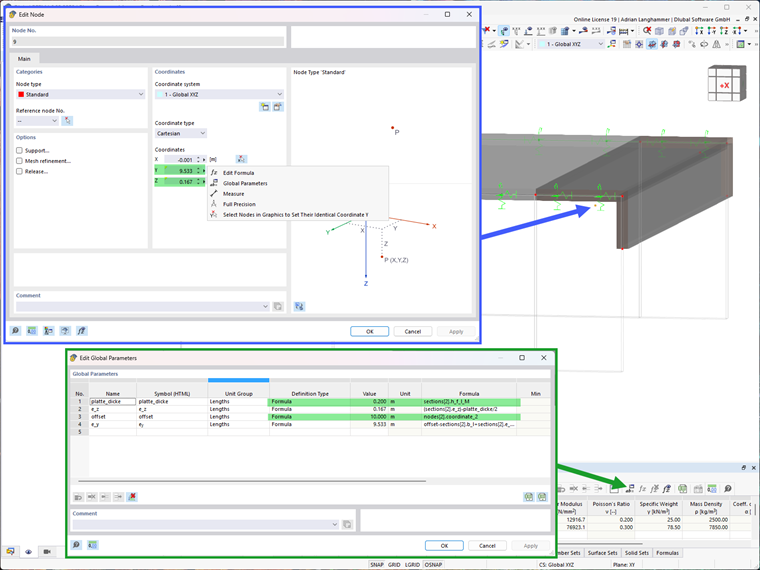

但是,如果在建模过程中需要经常改变 T 形梁的截面,例如在建模时需要经常改变梁的横截面,则可以通过参数化输入结果梁的轴的位置。 如果根据结果梁的截面参数定义轴的位置,则只需更改截面即可。 然后自动对齐结果梁的轴。
