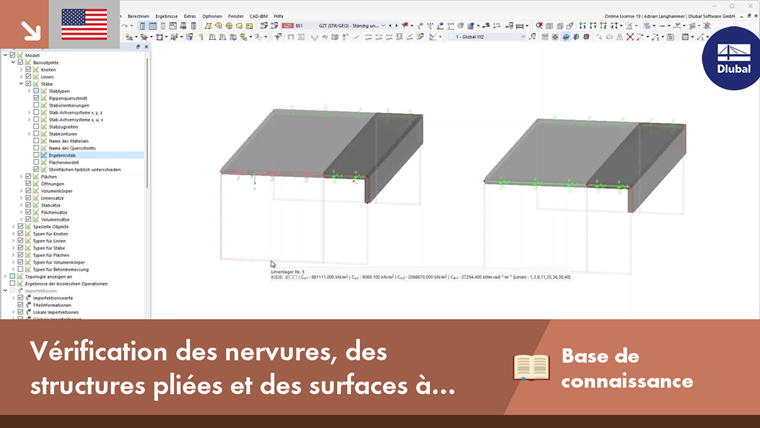

Calcul de nervures, de structures plissées et de surfaces par des poutres résultantes dans RFEM 6
Article technique
Si, par exemple, un modèle surfacique pur doit être utilisé pour déterminer les efforts internes, mais que la vérification d'un composant a toujours lieu sur le modèle de barre, cela peut être réalisé à l'aide de la barre résultante.
Avec une poutre résultante, il est possible, par exemple, d'intégrer les efforts surfaciques et les moments le long de l'axe de la barre dans une zone définie et de les calculer ensuite.
Calcul
Ces efforts internes ainsi que la section assignée à la poutre résultante sont utilisés pour la vérification. Il est très important de faire passer l'axe de la poutre résultante par le centre de gravité de la section considérée, car les efforts internes considérés du bras de levier respectif doivent être intégrés.
Vérification graphique
La vue rendue vous permet de vérifier graphiquement si la poutre résultante est correctement disposée. Dans ce contexte, les surfaces doivent être représentées avec leur épaisseur. Les bords de la section de la poutre résultante doivent correspondre aux bords des surfaces affichées.
Paramétrage
Ici, le paramétrage n'est qu'une option étendue pour l'entrée. Cela n'est bien entendu pas nécessaire lors de l'utilisation de la poutre résultante. Cependant, si la section d'une poutre en T doit être modifiée fréquemment, par exemple lors de la modélisation d'une poutre en T, la position de l'axe de la poutre résultante peut être entrée par une entrée paramétrée. Si vous définissez la position de l'axe par rapport aux paramètres de section de la poutre résultante, il sera juste nécessaire de modifier cette section. L'axe de la poutre résultante s'aligne alors automatiquement.
Auteur
Dipl.-Ing. (FH) Adrian Langhammer
Développement produits et assistance technique
M. Langhammer est responsable du développement dans le domaine des structures en béton armé et fournit une assistance technique à nos clients.
Mots-clés
Retombée de poutre Nervure Poutre résultante Structure plissée Calcul Paramétrage Dalle avec décalage de niveau Voile
