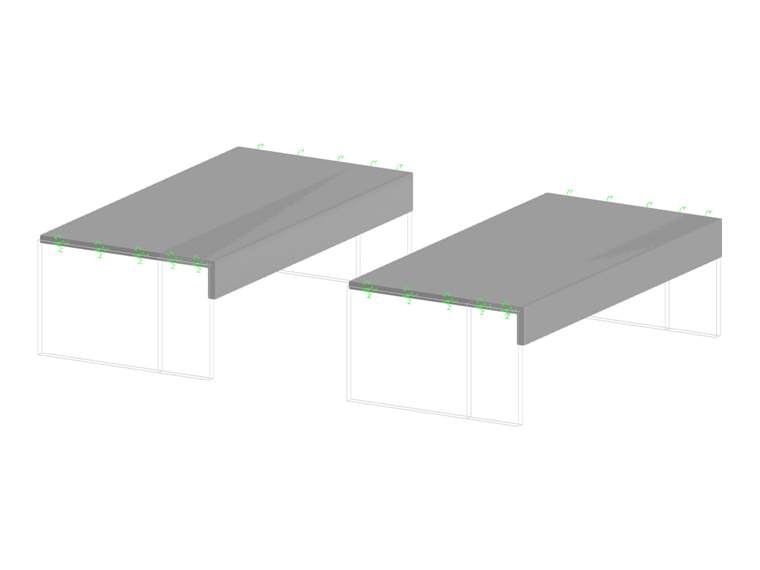

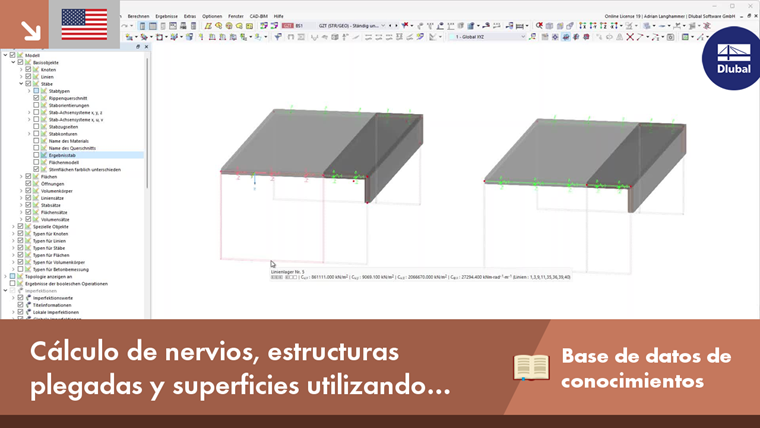

Cálculo de nervios, estructuras plegadas y superficies utilizando barras de resultados en RFEM 6

Artículo técnico sobre el tema del análisis de estructuras usando Dlubal Software

  • Base de conocimientos

Artículo técnico

Si desea utilizar un modelo de superficies puro, por ejemplo, al determinar los esfuerzos internos y momentos, pero el componente estructural aún se calcula en el modelo de barra, puede hacerlo con la ayuda de una viga de resultados.

Con una viga de resultados es posible, por ejemplo, integrar esfuerzos en superficies y momentos a lo largo del eje de la barra dentro de un área definida y calcularlos posteriormente.

Cálculo

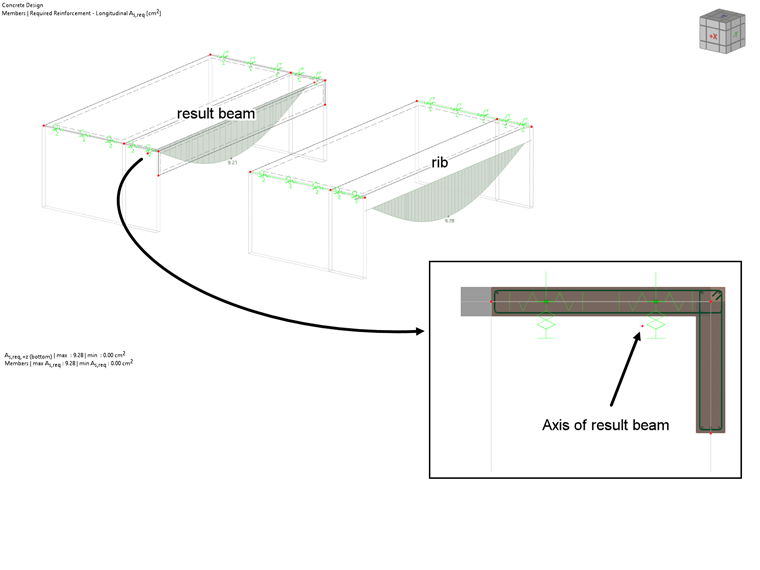

Los esfuerzos internos y la sección asignada a la viga de resultados se utilizan para el cálculo. Es muy importante pasar el eje de la viga de resultados a través del centro de gravedad de la sección considerada, ya que los esfuerzos internos que se consideran del brazo de palanca respectivo deben integrarse.

Verificación gráfica

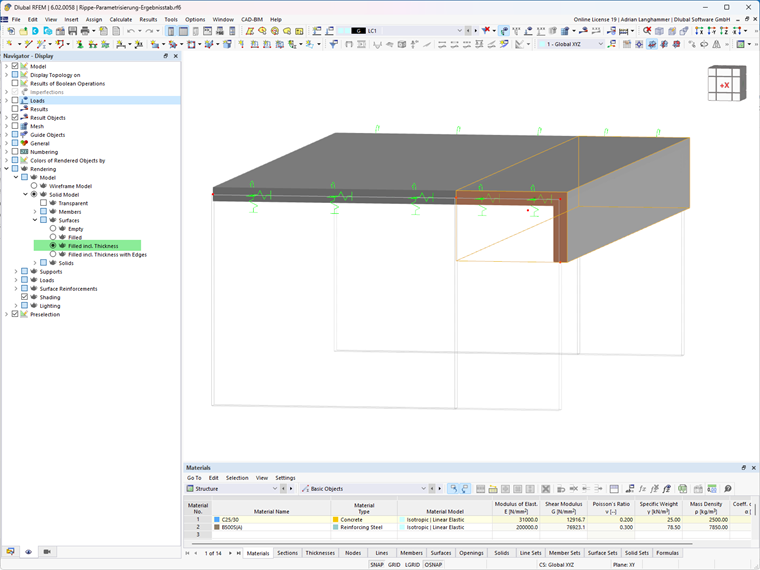

Puede usar la vista renderizada para comprobar gráficamente si la viga de resultados está dispuesta correctamente. En este contexto, las superficies se deben representar incluyendo su espesor. Los bordes de la sección de la viga de resultados deben coincidir con los bordes de las superficies mostradas.

Parametrización

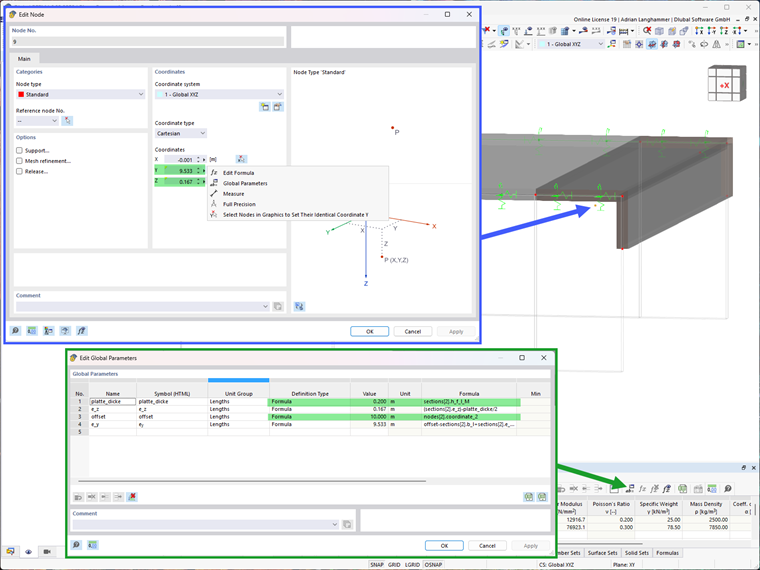

Aquí, la parametrización es solo una opción extendida para la entrada de datos. Por supuesto, no es necesario cuando se usa la tabla de resultados. Sin embargo, si la sección transversal de una viga en T, por ejemplo al modelar una viga de cuelgue, necesita variarse con frecuencia durante el modelado, la posición del eje de la viga de resultados se puede introducir mediante una entrada parametrizada. Si define la posición del eje en función de los parámetros de la sección de la viga de resultados, sólo necesita cambiar la sección. El eje de la viga de resultados se alineará automáticamente.

Autor

Dipl.-Ing. (FH) Adrian Langhammer

Dipl.-Ing. (FH) Adrian Langhammer

Product Engineering & Customer Support

El Sr. Langhammer es responsable del desarrollo en el área de estructuras de hormigón armado y proporciona soporte técnico a nuestros clientes.

Palabras clave

Viga de cuelgue Nervio Viga de resultados Estructura plegada Cálculo Parametrización Losa a dos niveles Viga de gran canto
