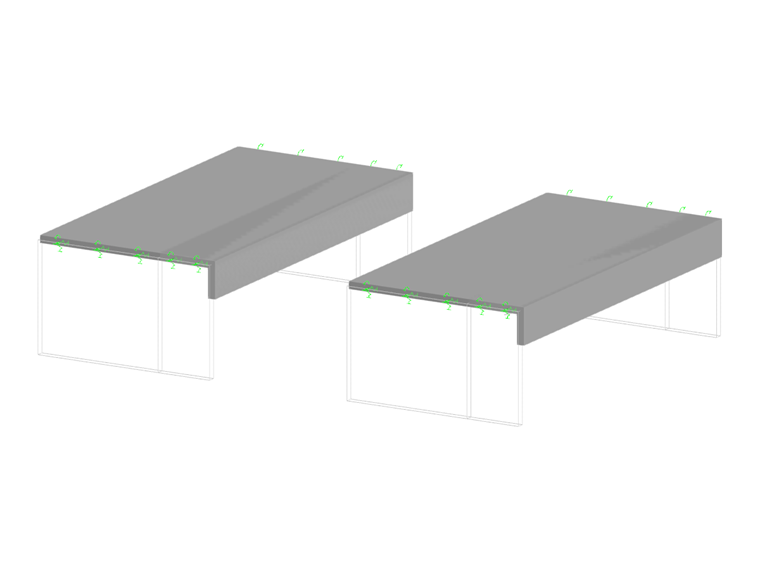

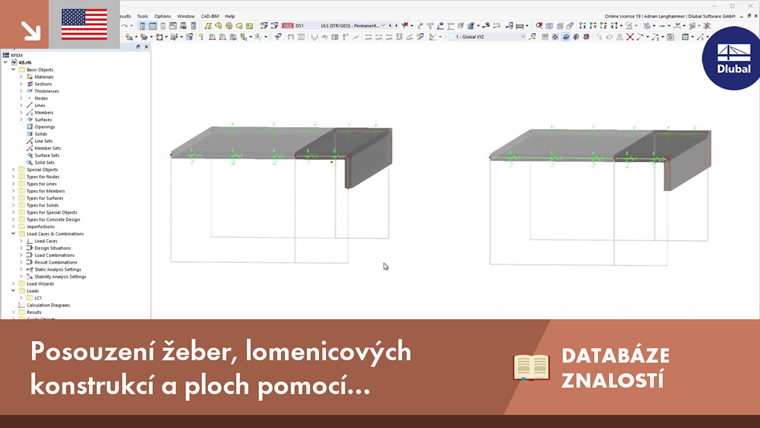

Posouzení žeber, lomenicových konstrukcí a ploch pomocí výsledkových prutů v programu RFEM 6

Odborný článek z oblasti statiky za použití softwaru Dlubal

  • Databáze znalostí

Odborný článek

Pokud je třeba pro stanovení například vnitřních sil použít čistě plošný model, ovšem posouzení konstrukčního prvku by mělo přesto proběhnout na prutovém modelu, pak lze použít výsledkový prut.

Výsledkový prut umožňuje například integrovat plošné síly podél osy prutu v zadané oblasti a následně je posoudit.

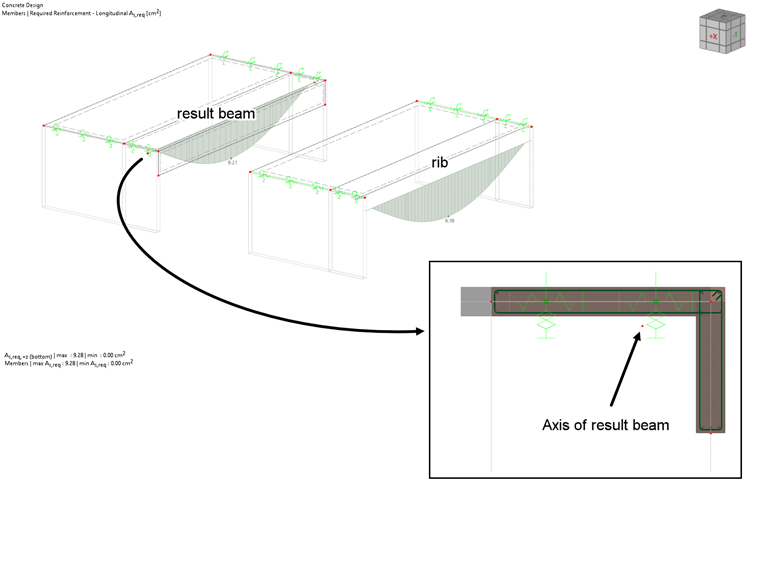

Posouzení

Při posouzení se budou uvažovat tyto vnitřní síly a průřez přiřazený výsledkovému prutu. Je velmi důležité, aby osa výsledkového prutu procházela těžištěm posuzovaného průřezu, protože se při integraci vnitřních sil zohledňuje příslušné rameno sil.

Grafická kontrola

Zda je výsledkový prut správně umístěn lze zkontrolovat také graficky pomocí rendrovaného pohledu. Plochy je třeba pro tento případ zobrazit včetně jejich tloušťky. Hrany průřezu výsledkového prutu se musí shodovat s hranami plně zobrazených ploch.

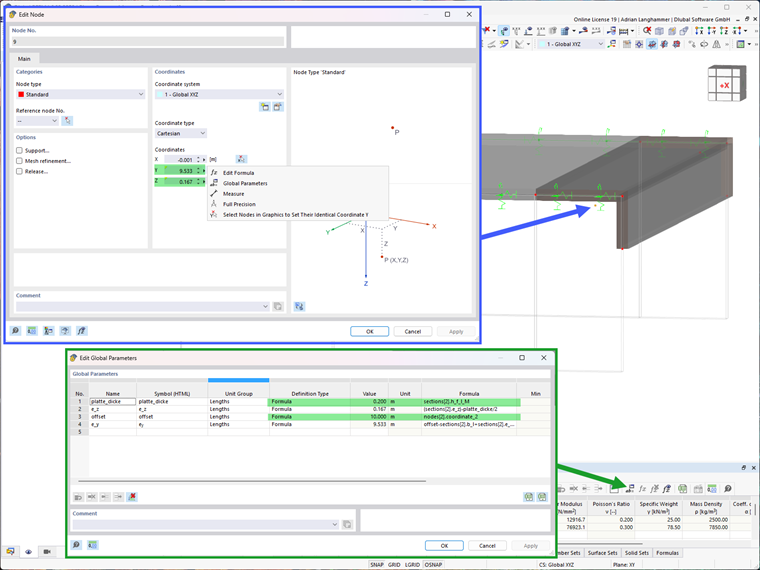

Parametrizace

Parametrizace je v tomto okamžiku pouze rozšířenou možností pro zadání. Pro použití výsledkového prutu není samozřejmě nutná. Pokud se průřez deskového nosníku ale například při modelování průvlaku často mění, pak lze polohu osy výsledkového prutu zadat parametricky. Jestliže definujeme polohu osy ve vztahu k parametrům průřezu výsledkového prutu, je nakonec třeba už jen změnit průřez. Osa výsledkového prutu se pak uspořádá automaticky.

Autor

Dipl.-Ing. (FH) Adrian Langhammer

Dipl.-Ing. (FH) Adrian Langhammer

Vývoj produktů a péče o zákazníky

Ing. Langhammer se podílí na vývoji v oblasti železobetonových konstrukcí a zároveň poskytuje technickou podporu zákazníkům.
