Wymiarowanie żeber, dachów pilastych i powierzchni z wykorzystaniem belki wynikowej w RFEM 6
Artykuł o tematyce technicznej

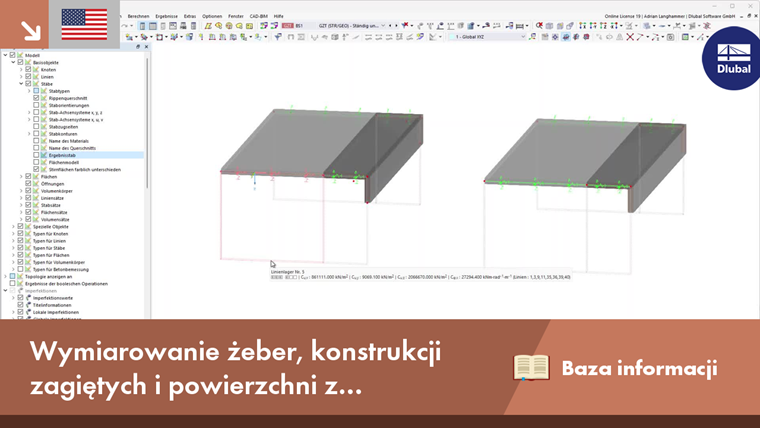

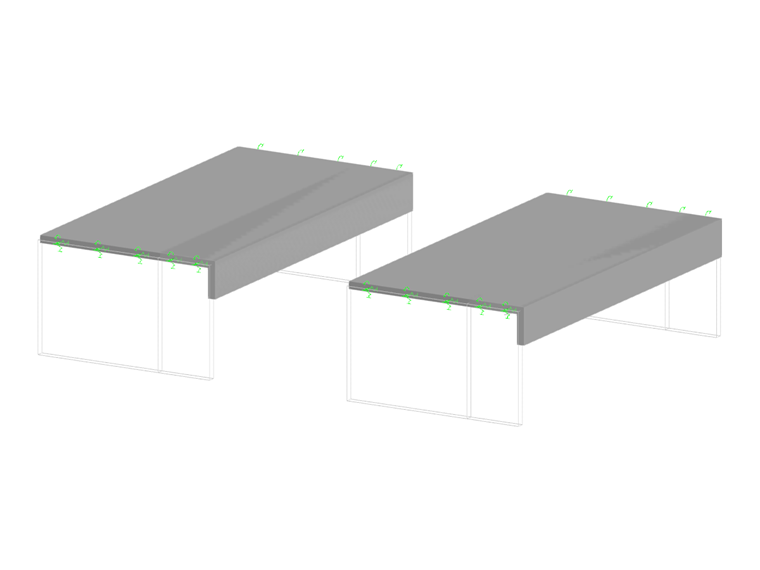

Jeżeli, na przykład, do określenia sił wewnętrznych ma zostać zastosowany model czysto powierzchniowy, ale wymiarowanie komponentu nadal odbywa się na modelu prętowym, można skorzystać z belki wynikowej.
Za pomocą belki wynikowej można na przykład integrować siły i momenty powierzchniowe wzdłuż osi pręta w zdefiniowanym obszarze, a następnie je wymiarować.
Obliczenia

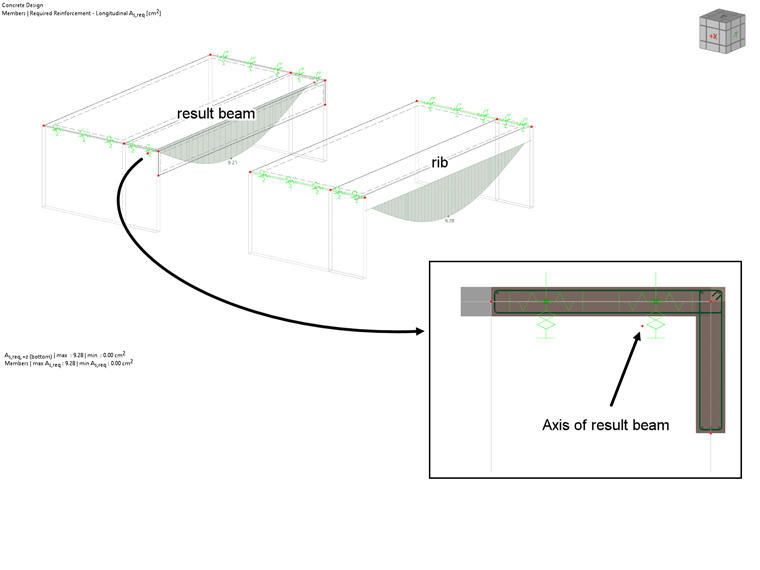

Siły wewnętrzne i przekrój przypisany do belki wynikowej są wykorzystywane do obliczeń. Bardzo ważne jest, aby oś belki wynikowej poprowadzić przez środek ciężkości rozpatrywanego przekroju, ponieważ siły wewnętrzne danego ramienia muszą zostać poprawnie zintegrowane.
Kontrola graficzna

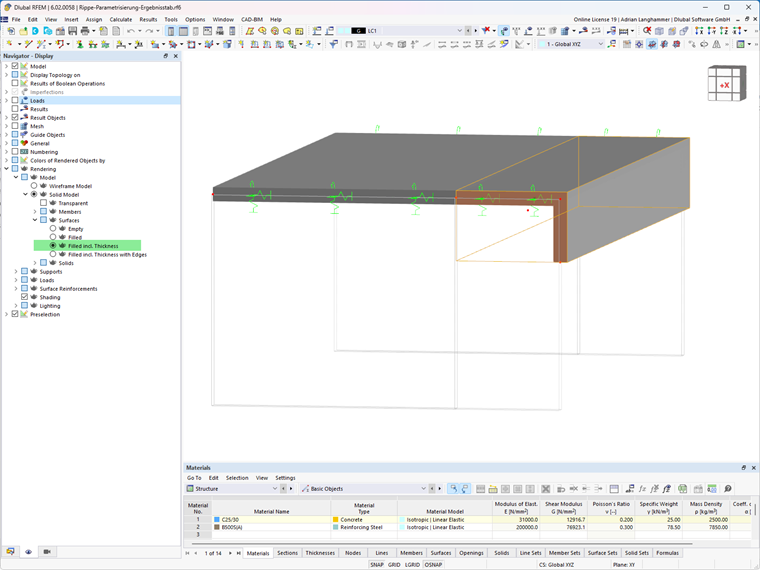

Renderowany widok można wykorzystać do graficznego sprawdzenia, czy belka wynikowa jest prawidłowo ułożona. W tym kontekście powierzchnie muszą być reprezentowane wraz z ich grubością. Krawędzie przekroju belki wynikowej muszą pokrywać się z krawędziami wyświetlanych powierzchni.
Parametryzacja
W tym przypadku parametryzacja jest tylko rozszerzoną opcją wprowadzania danych. Oczywiście nie jest ona konieczna w przypadku korzystania z tabeli wyników. Jeżeli jednak przekrój belki teowej, na przykład podczas modelowania podciągów, musi być często zmieniany, położenie osi belki wynikowej można wprowadzić za pomocą sparametryzowanych danych wejściowych. Jeżeli oś zostanie zdefiniowana w zależności od parametrów przekroju belki wynikowej, to wystarczy zmienić jej przekrój. Oś belki wynikowej jest wówczas ustawiana automatycznie.
Autor
Dipl.-Ing. (FH) Adrian Langhammer
Product Engineering & Customer Support
Pan Langhammer odpowiada za rozwój w obszarze konstrukcji żelbetowych oraz zapewnia wsparcie techniczne dla naszych klientów.
Słowa kluczowe
Podciąg Element typu "żebro" Belka wynikowa Dach pilasty Projektowanie Parametryzacja Płyta dzielona Belka-ściana
