RF-/STEEL Plasticity | 设计和输出计算结果

产品功能

模块在计算截面承载能力时考虑了全部的内力组合。

使用部分内力法进行验算时,作用在相关于重心或剪切中心的主轴系统的截面内力,将转换到腹板中心以及指向腹板方向的局部坐标系中。

内力将在上下翼缘以及腹板上进行分配,并计算截面各个部分的极限承载力。如果截面部分能够承受其相应的剪应力和翼缘弯矩,按照剩余的内力计算截面的轴向和弯曲极限承载力,并且与实际的的力和弯矩进行比较,如果剪应力以及翼缘承载能力没有通过,验算就不通过。

简单计算方法是由给定的内力组合通过 SHAPE-THIN 计算塑性放大系数,放大系数的倒数即为截面的利用率。

椭圆形截面通过使用非线性解析优化方法计算其塑性承载能力,该方法与简单方法类似,软件还允许对每个杆件、多杆件和作用以及单个的截面灵活选择使用不同的设计工况进行计算。

设计相关的参数例如:所有截面的计算按照简单方法能够按照需要设置。

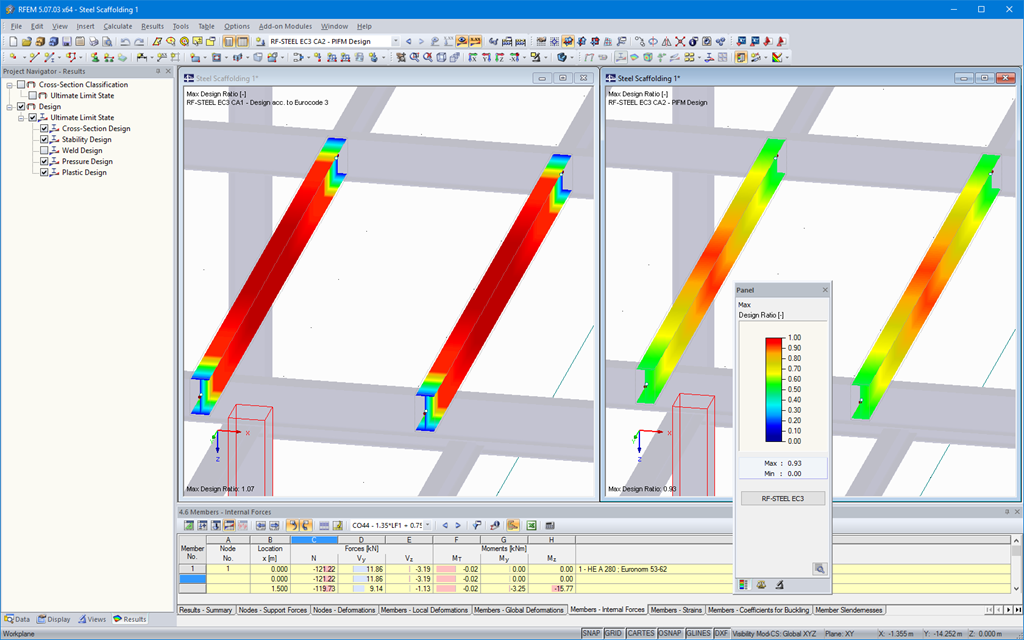

计算完成之后,在附加模块 RF-/STEEL EC3 中将会按照一般的形式和方法输出塑性计算的全部计算结果。在相应的各个计算结果输出表格中可以输出例如每个构件的内力、截面等级以及全部的验算等数据。


联系我们

联系 Dlubal

如果您有任何关于我们产品的问题或者建议,请联系我们的技术支持或者搜索我们的问题和解答 (FAQs)。

+49 9673 9203 0

(可要求接中文热线)

info@dlubal.com

RFEM 钢结构和铝合金结构
RF-STEEL Plasticity 5.xx

RF-STEEL EC3 扩展模块

截面塑性设计按照部分内力法 (PIFM) 和单纯形方法计算

首个许可价格
850.00 USD
