RF-/STEEL Plasticity | Calcul et résultats

  • Base de connaissance

Fonctionnalité

Ce texte a été traduit par Google Translate

Lire le texte source

16 septembre 2016

000168

Calcul

Structures en acier

Eurocode 3

La vérification de la résistance de la section considère toutes les combinaisons d'efforts internes.

Si les sections sont conçues selon la méthode PIF, les efforts internes de la section agissant dans le système des axes principaux relatifs au centroïde ou au centre de cisaillement sont transformés en un système local de coordonnées au centre Web et est orientée dans la direction de la bande.

Les efforts internes individuels sont distribués sur les semelles supérieure et inférieure ainsi que sur l'âme et les efforts internes limites des parties de section sont déterminés. La capacité portante axiale et la capacité limite de flexion de la section sont déterminées à l'aide des efforts internes restants et comparés à l'effort et au moment existants pour pouvoir absorber les contraintes de cisaillement et les moments de semelle. Si la contrainte de cisaillement ou la résistance de semelle sont dépassées, la vérification ne peut pas être effectuée.

La méthode du simplexe détermine le facteur d'élargissement plastique à l'aide de la combinaison d'efforts internes pertinente à l'aide du calcul SHAPE-THIN. La valeur réciproque du facteur d'agrandissement représente le rapport de calcul de la section.

Les sections elliptiques sont analysées en fonction d'une procédure analytique d'optimisation non linéaire afin de déterminer leur capacité en plastique. Cette méthode est similaire à la méthode Simplex. Des cas de calcul séparés permettent une analyse flexible des barres, ensembles de barres et actions sélectionnés, ainsi que des sections individuelles.

Vous pouvez ajuster les paramètres pertinents pour le calcul, tels que le calcul de toutes les sections selon la méthode du recto.

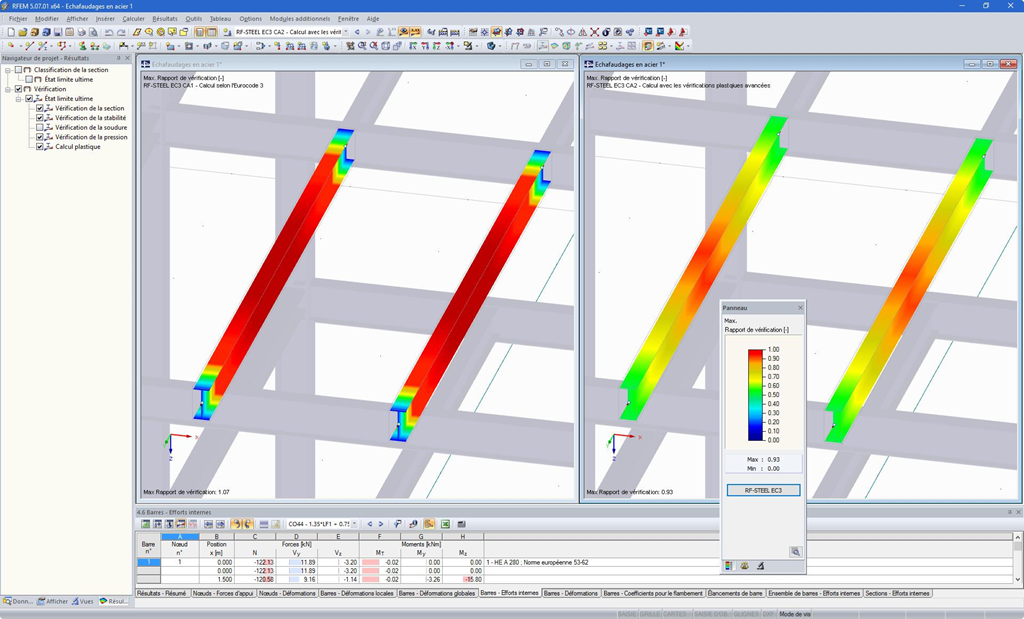

Les résultats de la vérification plastique sont affichés dans RF-/STEEL EC3 comme d'habitude. Les tableaux de résultats respectifs incluent les efforts internes, les classes de section, le calcul d'ensemble et d'autres données de résultat.
