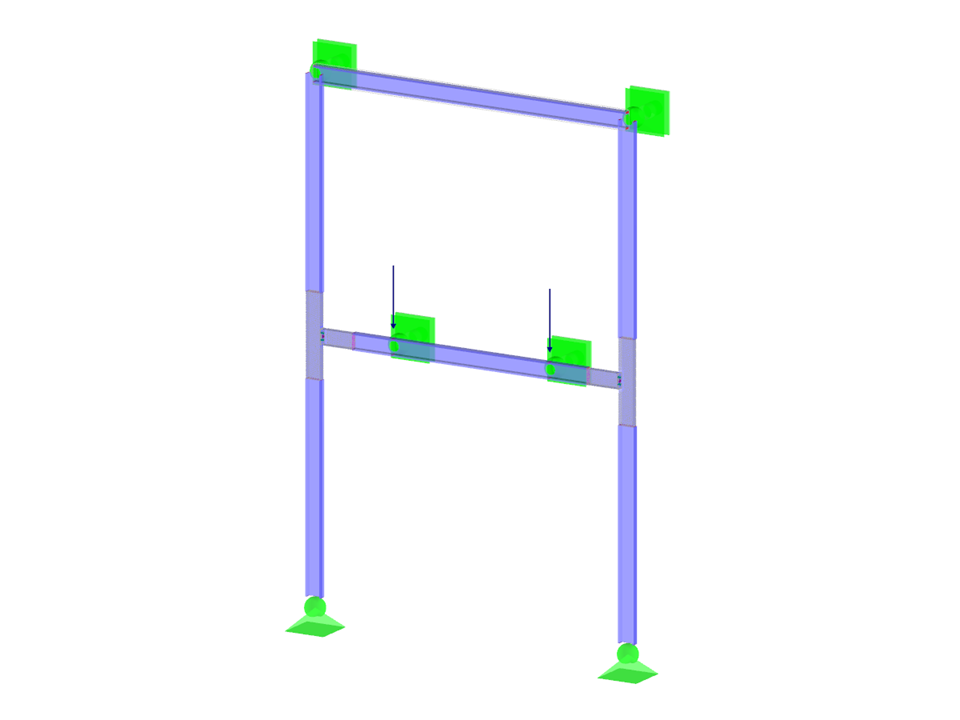

Estructura de acero hecha de secciones en U
| Número de nudos | 85 |
| Número de líneas | 92 |
| Número de barras | 12 |
| Número de superficies | 44 |
| Número de sólidos | 2 |
| Número de casos de carga | 4 |
| Número de combinaciones de carga | 1 |
| Peso completo | 0.719 t |
| Dimensiones | 4,180 x 0,096 x 6,095 m |
| Versión del programa | 5.22.01 |
