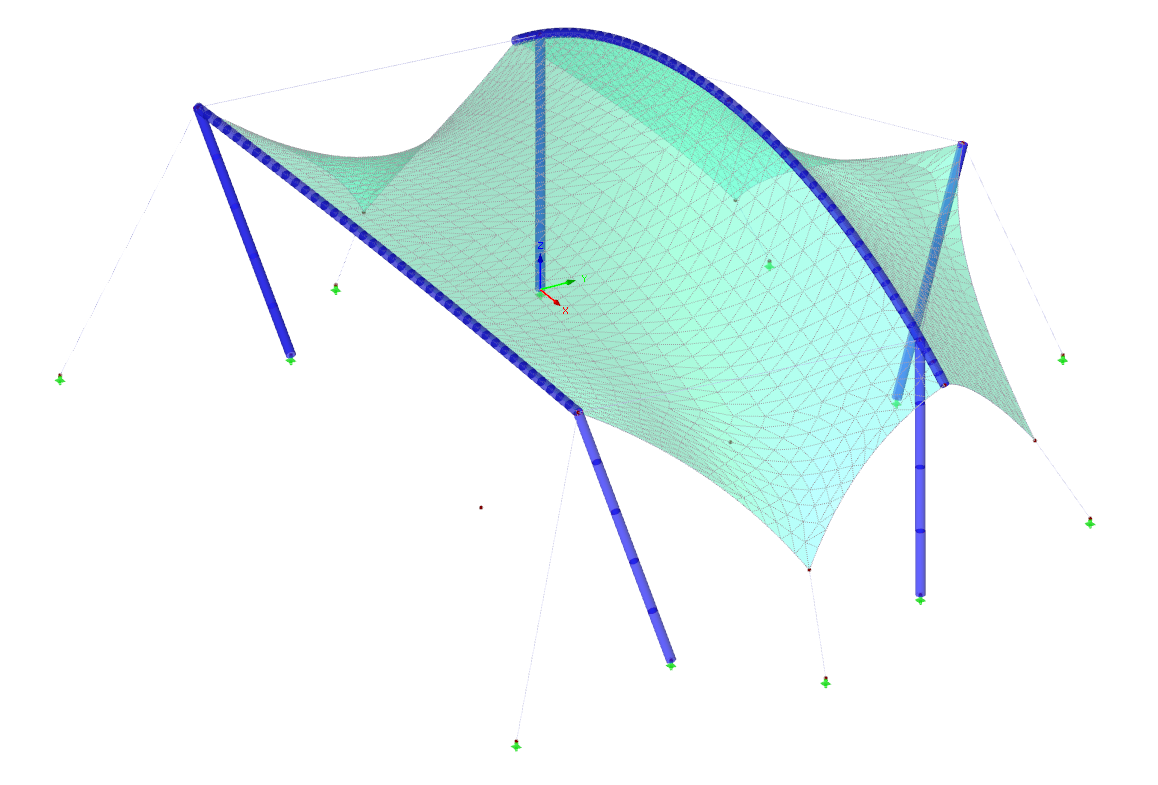

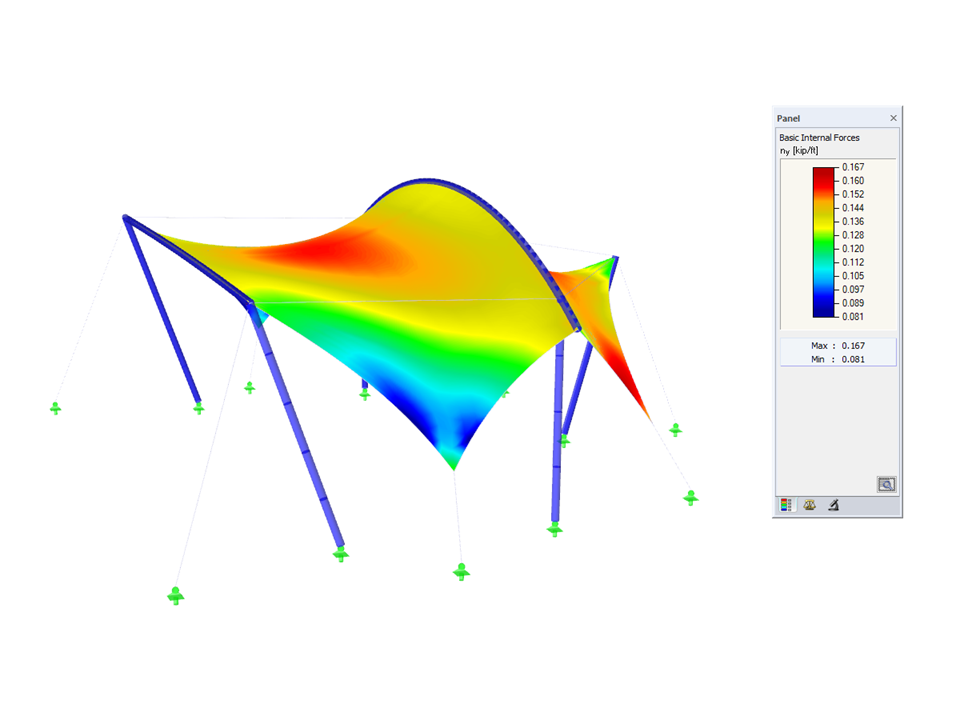

Membrana de tela tensada y estructura de acero de soporte modelada en RFEM. El seminario web en el siguiente enlace muestra el flujo de trabajo de modelado y carga, incluidas las cargas de viento de RWIND Simulation. El diseño de la estructura de soporte también se muestra en RFEM.
- Estructuras de membranas tensadas y simulación de cargas de viento según CFD
- Curso de formación en línea de RFEM | Básico
- RFEM | Básico
- Cómo utilizar el software de drupa RFEM para encontrar la forma y cortar el diseño de la estructura de la membrana de cable
- Cargas de viento en edificaciones por túnel de viento numérico
- RFEM | Básico
- RFEM | Curso de formación básico
- Información sobre el seminario web | Aplicación de cargas de viento a estructuras complejas
- Simulación CFD de cargas de viento en estructuras tensadas | Parte 1
- Simulación de cargas de viento con CFD en estructuras de membranas tensadas | Parte 2
- RFEM | Fundamentos básicos | Estados Unidos
- Estructuras de membranas con cargas de viento de simulación de viento por CFD
- RFEM | Fundamentos básicos | Estados Unidos
Membrana de tela tensable y estructura de soporte
Número de nudos | 26 |
Número de líneas | 28 |
Número de barras | 28 |
Número de superficies | 2 |
Número de casos de carga | 6 |
Número de combinaciones de carga | 25 |
Número de combinaciones de resultados | 2 |
Peso completo | 5.013 t |
Dimensiones | 33,582 x 24,359 x 17,427 m |
Versión del programa | 5.25.00 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
El tipo de carga de agua estancada permite simular acciones de lluvia en superficies curvas múltiples, considerando los desplazamientos según el análisis de grandes deformaciones.
Este proceso numérico de lluvia examina la geometría de la superficie asignada y determina qué porciones de lluvia se drenan y qué porciones de lluvia se acumulan en charcos (bolsas de agua) en la superficie. El tamaño del charco da como resultado una carga vertical correspondiente para el análisis estático.
Por ejemplo, puede usar esta función en el análisis de geometrías de cubiertas de membrana planas aproximadas sometidas a cargas de lluvia.
Ir al vídeo explicativoVea el vídeo de introducción a RFEM 6 y los otros vídeos sobre varios temas relacionados con RFEM/RSTAB.
Vídeo de introducción de RFEM 6 Tutorial de RFEM 6 para principiantes Lecciones para estudiantesEn comparación con el módulo adicional RF-FORM-FINDING (RFEM 5), el programa incluye:\} se han agregado las siguientes características nuevas para RFEM 6:
- Especificación de todas las condiciones de contorno de carga de la búsqueda de forma en un caso de carga
- Almacenamiento de los resultados de la búsqueda de forma como estado inicial para un análisis posterior del modelo
- Asignación automática del estado inicial de la búsqueda de forma mediante asistentes de combinación para todas las situaciones de carga de una situación de proyecto
- Condiciones de contorno adicionales de la geometría de la búsqueda de forma para barras (longitud sin tensar, flecha vertical máxima, flecha vertical en el punto bajo)
- Condiciones de contorno de la carga de búsqueda de forma adicionales para barras (fuerza máxima en la barra, fuerza mínima en la barra, componente de tracción horizontal, tracción en el extremo i, tracción en el extremo j, tracción mínima en el extremo i, tracción mínima en el extremo j)
- Tipos de material "Tela" y "Lámina" en la biblioteca de materiales
- Búsquedas de forma paralelas en un modelo
- Simulación de estados de búsqueda de forma de construcciones secuenciales en conexión con el complemento de Análisis de fases de construcción (CSA)
En comparación con el módulo adicional RF-/STEEL Warping Torsion (RFEM 5/RSTAB 8), se han agregado las siguientes características nuevas al complemento Alabeo por torsión (7 GDL) para RFEM 6/RSTAB 9:
- Integración completa en el entorno de RFEM 6 y RSTAB 9
- El 7º grado de libertad se considera directamente en el cálculo de barras en RFEM/RSTAB en todo el sistema
- Ya no es necesario definir las condiciones de apoyo o las rigideces elásticas para el cálculo en el sistema equivalente simplificado
- Es posible la combinación con otros complementos, por ejemplo para el cálculo de cargas críticas para pandeo por torsión y pandeo lateral con análisis de estabilidad
- Sin restricción para secciones de acero de paredes delgadas (también es posible calcular, por ejemplo, los momentos de vuelco ideales para vigas con secciones de madera maciza)
