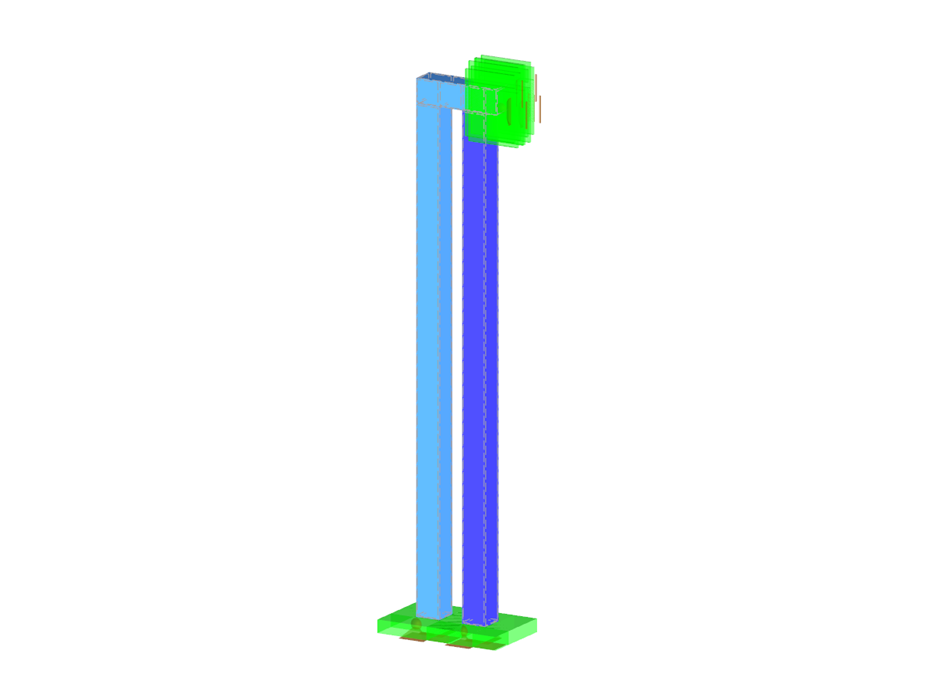

Determinación de la flecha máxima de los cuatro pilares fijados en la parte inferior y conectados por el bloque rígido en la parte superior. El bloque está cargado por presión y modelado por un material elástico con un alto módulo de elasticidad. Los pilares exteriores se modelan como material elástico ortótropo y los pilares interiores como material elástico-plástico ortótropo con los mismos parámetros elásticos que los pilares exteriores y con propiedades de plasticidad definidas según la teoría de plasticidad de Tsai-Wu.
Ejemplo de verificación 000010 | 1
| Número de nudos | 28 |
| Número de líneas | 49 |
| Número de superficies | 24 |
| Número de sólidos | 3 |
| Número de casos de carga | 1 |
| Dimensiones | 0,650 x 0,550 x 1,300 m |
| Versión del programa | 5.04.12 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
