Manual en línea de RFEM | Superficies

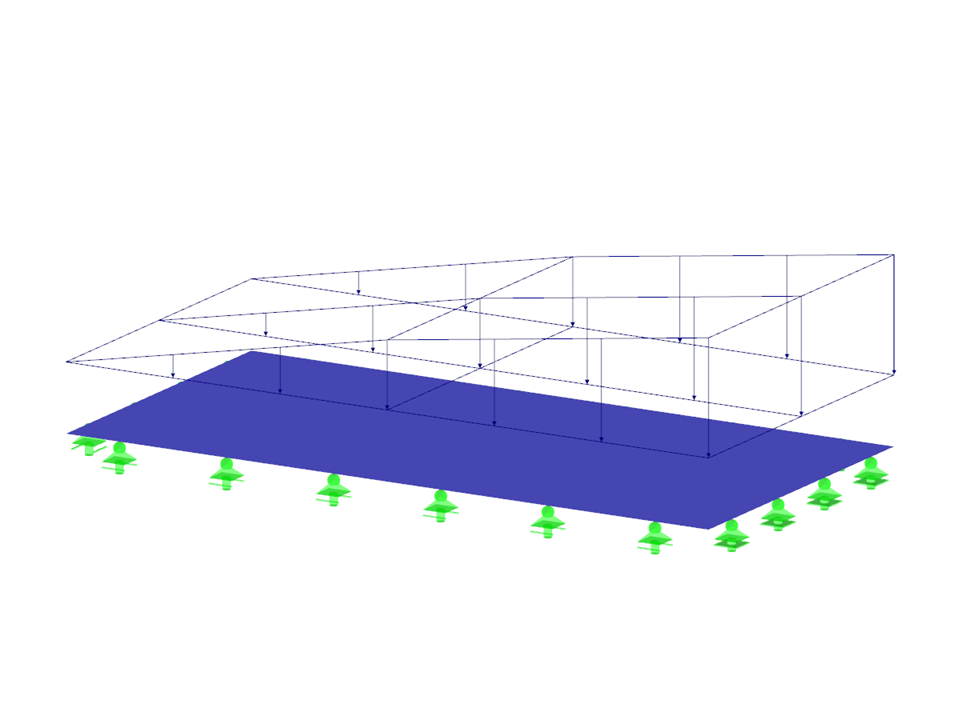

Una placa rectangular simplemente apoyada está sujeta a diferentes tipos de carga. Suponiendo solo la teoría de pequeñas deformaciones y despreciando el peso propio, determine la flecha en su centro de gravedad para cada tipo de carga.
Ejemplo de verificación 000073 | 2
| Número de nudos | 9 |
| Número de líneas | 12 |
| Número de superficies | 4 |
| Número de casos de carga | 1 |
| Dimensiones | 2,000 x 1,000 x 0,000 m |
| Versión del programa | 5.07.00 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
