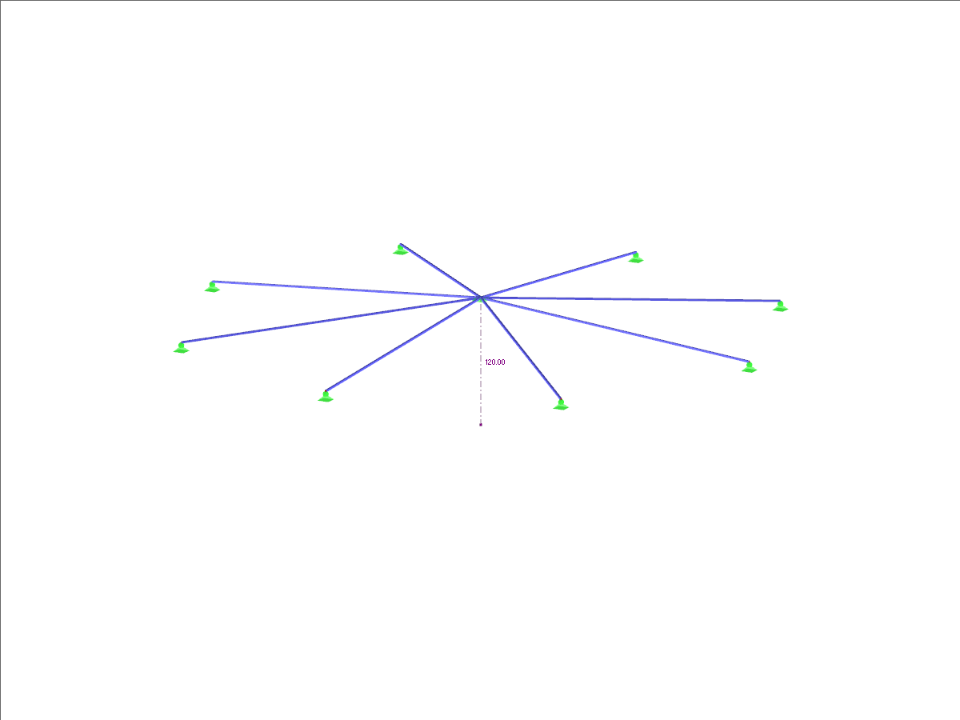

Una estructura superficial simétrica se compone de ocho barras de celosía iguales, que están incrustadas en los apoyos de las articulaciones. La estructura está cargada por la fuerza concentrada y, alternativamente, por la deformación impuesta en el nudo sobre el punto límite crítico cuando se produce el cruce. La deformación impuesta en nudo se usa en RFEM 5 y RSTAB 8 para obtener la trayectoria de equilibrio completa del cruce. El peso propio se omite en este ejemplo. Determine la relación entre la fuerza de carga real y la flecha considerando el análisis de grandes deformaciones. Evaluar el factor de carga en las flechas dadas.
Ejemplo de verificación 000201 | 4
| Número de nudos | 9 |
| Número de barras | 8 |
| Número de casos de carga | 1 |
| Peso completo | 5.162 t |
| Dimensiones | 25,453 x 25,453 x 1,069 m |
| Versión del programa | 8.16.00 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
