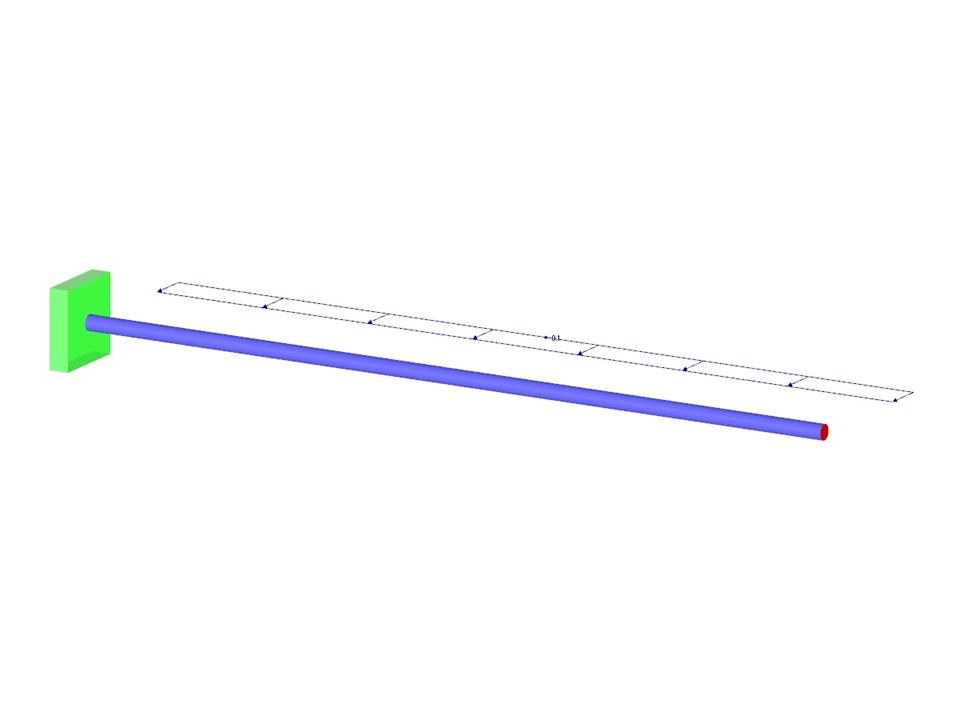

Una consola hecha de un redondo se carga utilizando una carga excéntrica uniforme. Usando el análisis geométrico lineal, determine la deformación máxima y la torsión máxima de la consola.
Ejemplo de verificación 000211 | 1
| Número de nudos | 2 |
| Número de líneas | 1 |
| Número de barras | 1 |
| Número de casos de carga | 1 |
| Peso completo | 0.002 t |
| Dimensiones | 1,102 x 0,205 x 0,205 m |
| Versión del programa | 5.19.01 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
