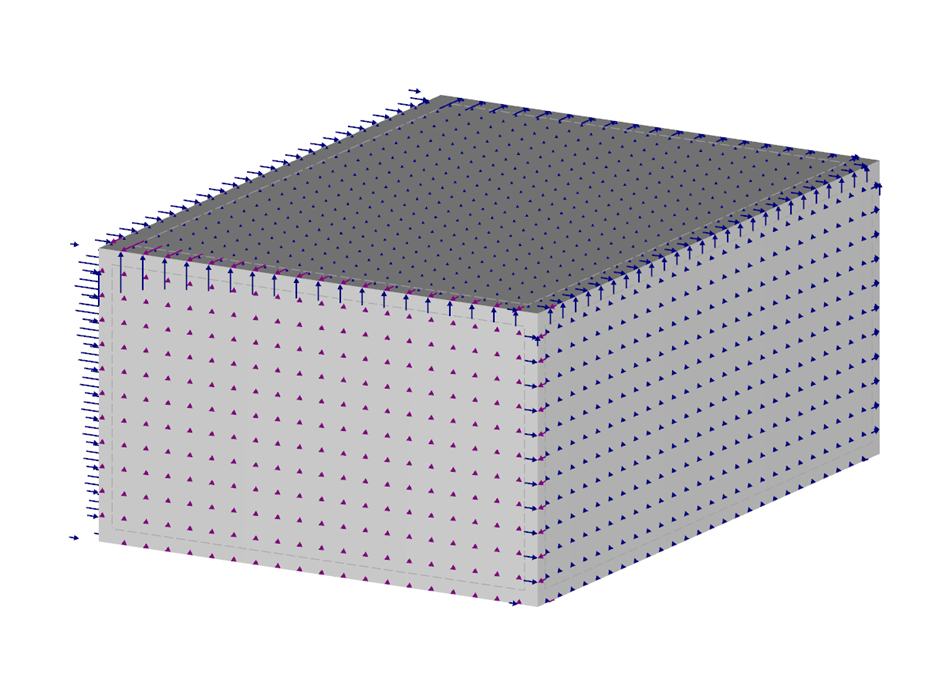

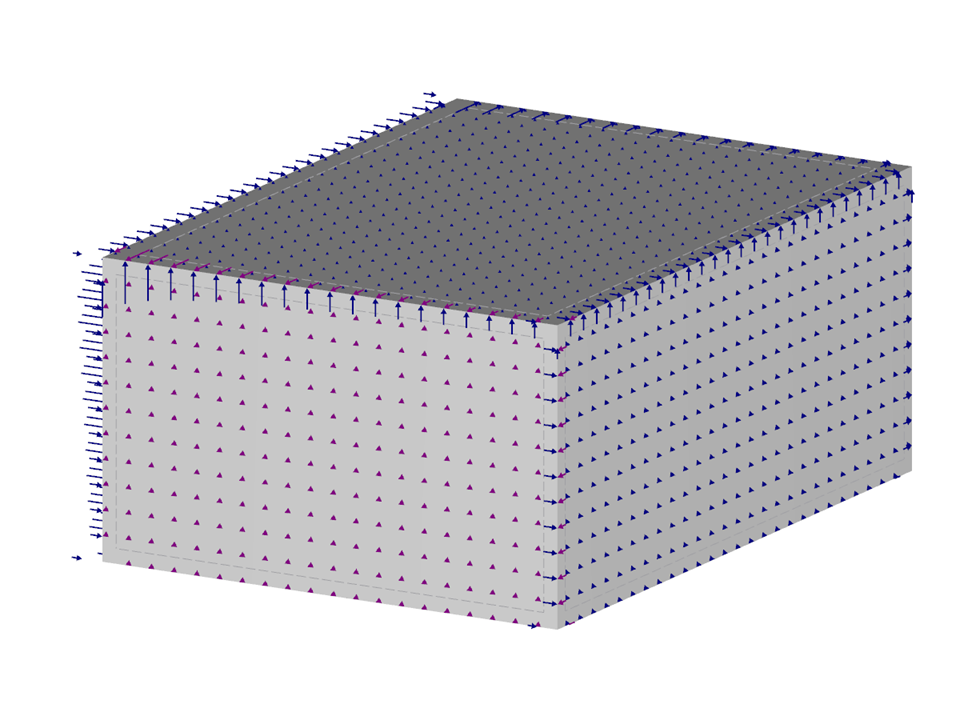

El ejemplo de verificación compara el cálculo de la carga de viento de un edificio de cubierta plana utilizando la norma EN 1991-1-4 y la simulación CFD en RWIND Simulation. El edificio se define según el boceto y el perfil de velocidad de entrada se toma según la norma EN 1991-1-4.
Ejemplo de verificación 000303 | 2
| Número de nudos | 8 |
| Número de líneas | 12 |
| Número de superficies | 6 |
| Número de sólidos | 1 |
| Número de casos de carga | 1 |
| Peso completo | 2025.000 t |
| Dimensiones | 10,000 x 13,500 x 6,000 m |
| Versión del programa | 5.22.00 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
