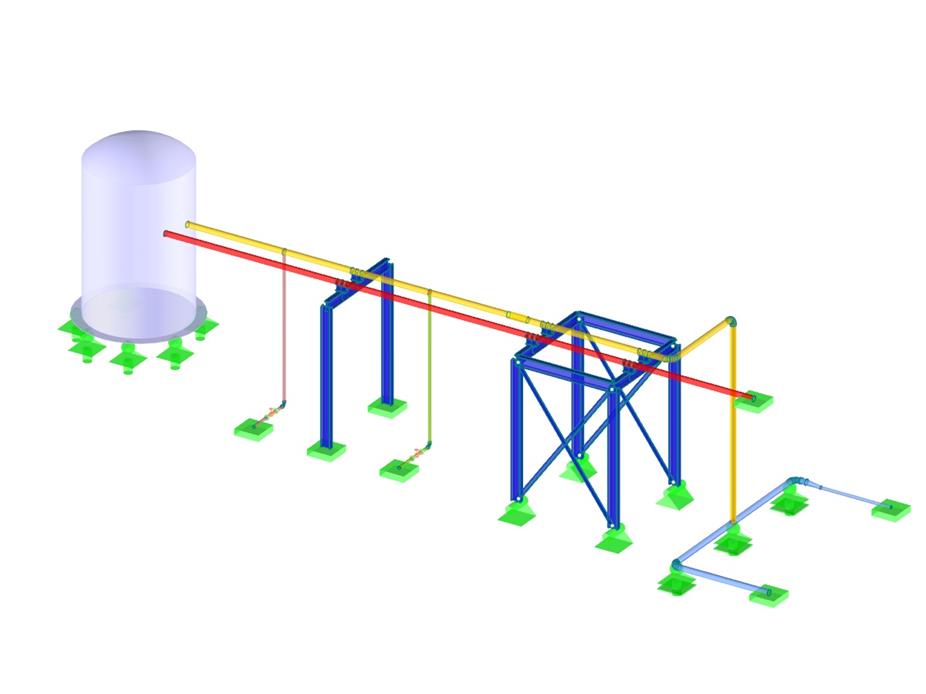

Rohrleitungsbau
Rohrleitungsbau
| Número de nudos | 111 |
| Número de líneas | 110 |
| Número de barras | 103 |
| Número de superficies | 3 |
| Número de casos de carga | 4 |
| Número de combinaciones de resultados | 1 |
| Peso completo | 2.201 t |
| Dimensiones | 14,983 x 5,978 x 6,238 m |
| Versión del programa | 5.08.01 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
