Manual en línea de RFEM | Superficies

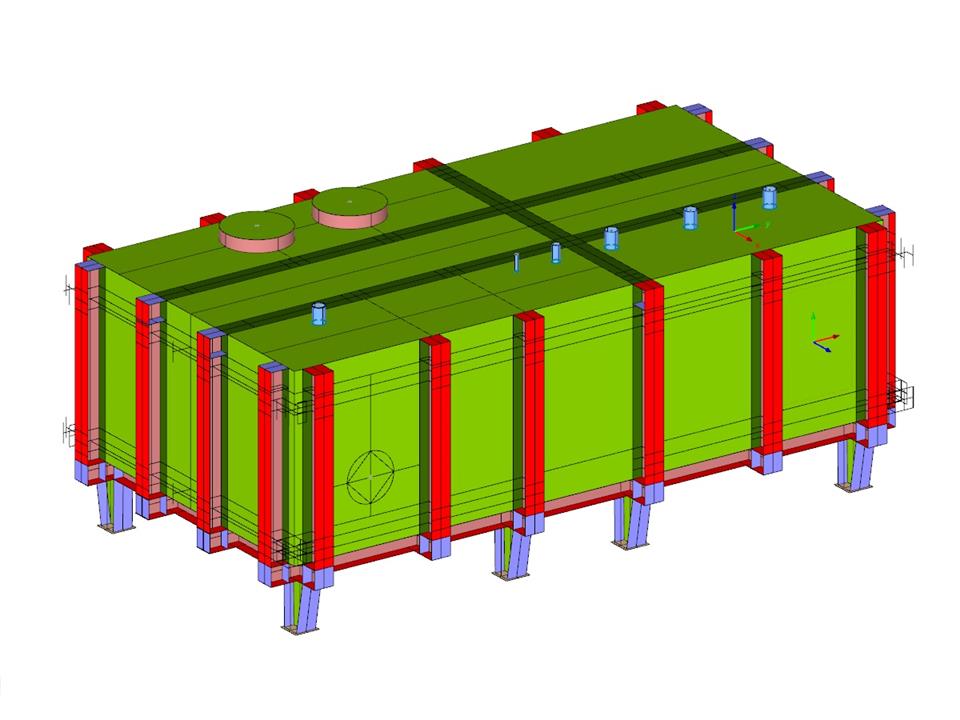

Tanque de aceite
| Número de nudos | 3089 |
| Número de líneas | 5961 |
| Número de barras | 11 |
| Número de superficies | 2044 |
| Número de casos de carga | 1 |
| Peso completo | 25.283 t |
| Dimensiones | 4,473 x 7,918 x 3,256 m |
| Versión del programa | 4.06.00 |
