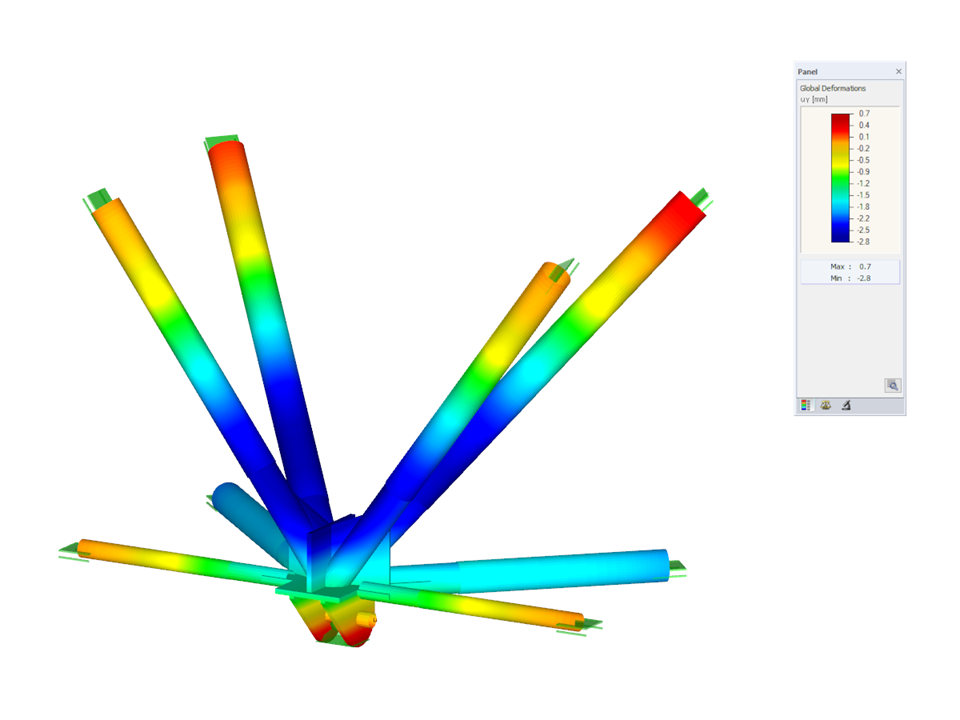

Conexión de acero de un nudo de soporte
| Número de nudos | 574 |
| Número de líneas | 448 |
| Número de barras | 18 |
| Número de superficies | 76 |
| Número de sólidos | 6 |
| Número de casos de carga | 5 |
| Número de combinaciones de carga | 1 |
| Peso completo | 1.558 t |
| Dimensiones | 4,728 x 2,381 x 3,480 m |
| Versión del programa | 5.12.01 |
