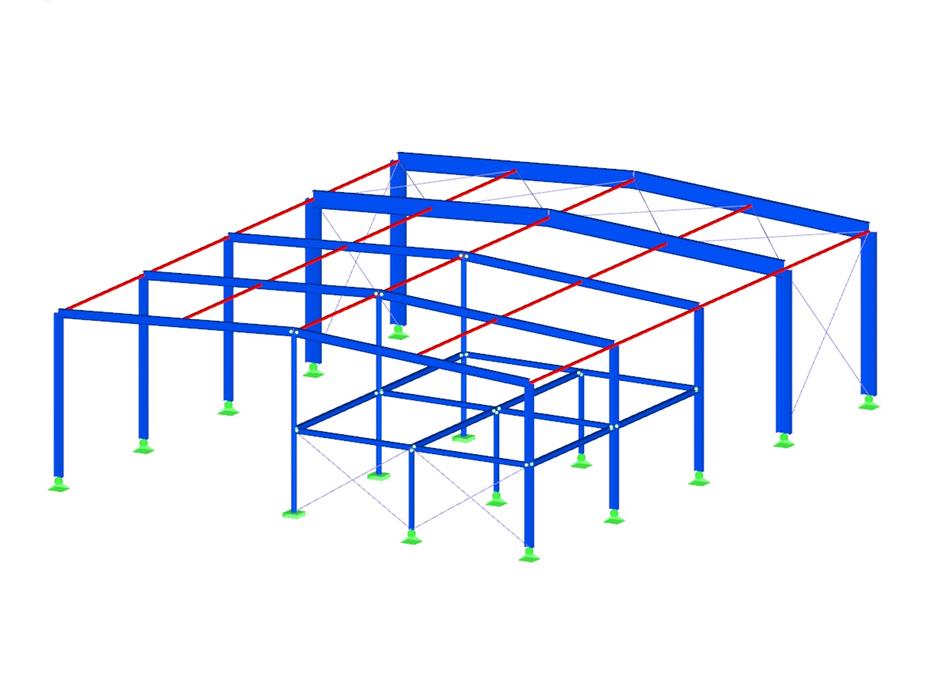

Nave de acero con secciones en Z conformadas en frío como correas
| Número de nudos | 50 |
| Número de líneas | 90 |
| Número de barras | 90 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 4 |
| Número de combinaciones de carga | 21 |
| Número de combinaciones de resultados | 5 |
| Peso completo | 9.724 t |
| Dimensiones | 16,000 x 5,500 x 20,000 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
