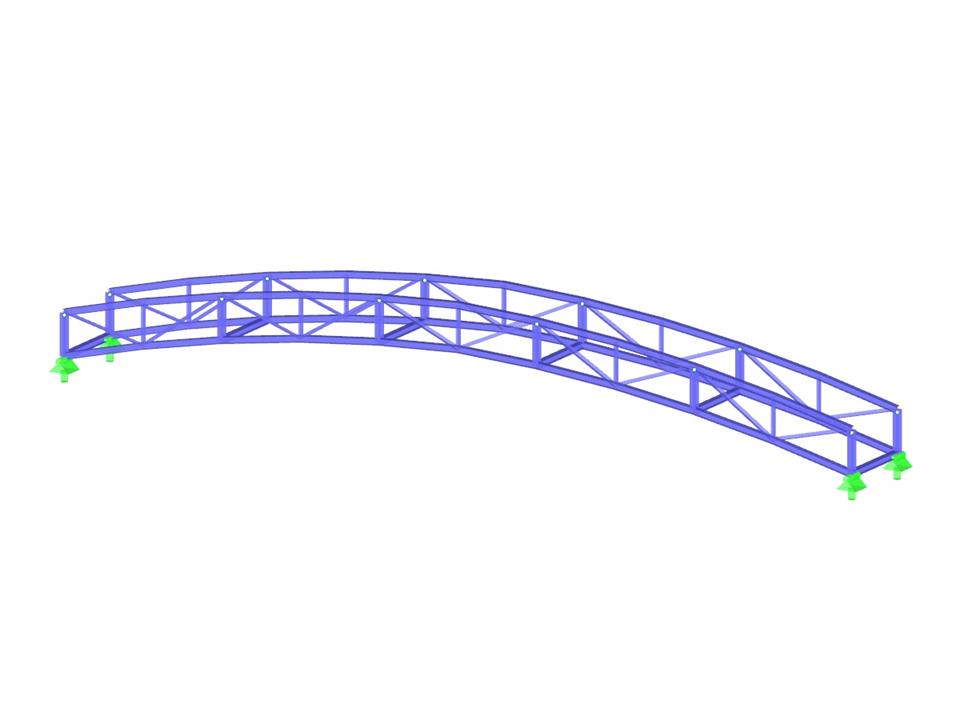

Puente
| Número de nudos | 44 |
| Número de líneas | 88 |
| Número de barras | 88 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 3 |
| Número de combinaciones de carga | 8 |
| Número de combinaciones de resultados | 2 |
| Peso completo | 3.408 t |
| Dimensiones | 20,000 x 2,500 x 2,000 m |
